Caméra d'inspection pan-tilt 60m avec tête de 65mm

La caméra d'inspection de canalisation RSK-65PT-60 inspecte les collecteurs et les canalisations avec un jonc de poussée de 60m – deux fois la portée du standard du marché, qui est de 30m. Deux têtes de caméra sont livrées : une tête orientable 65mm motorisée et une tête axiale 50mm à technologie fil d'eau. Les deux fournissent du Full HD en 1920×1080 pixels. Le touret repose sur un châssis roulant en acier.

Le choix de la tête est une question de géométrie. Dans les conduites étroites jusqu'à environ Ø int. 200 mm, la tête axiale 50mm à vue frontale suffit. Dans les conduites plus larges, la paroi se trouve trop loin de l'axe de vision : la tête orientable 65mm sort alors de l'axe pour se diriger vers la paroi et en balaye toute la circonférence grâce à sa rotation sur 360°. Branchements, emboîtements, fissures et dépôts peuvent ainsi être examinés de manière ciblée. Avec les centreurs à roulettes 80mm et 170–300mm livrés, la tête orientable couvre Ø int. 100 à 300 mm ; avec le centreur à roulettes 300–600mm en option, la plage s'étend jusqu'à Ø int. 600 mm. Les deux têtes ne passent les coudes à 90° qu'à partir de Ø int. 150 mm ; l'élément limitant est le jonc de poussée.

La tête orientable tourne en continu sur 360° et s'oriente sur une plage de 180°. La mise au point est motorisée et se règle au joystick ; la caméra ne dispose pas d'autofocus. La tête axiale 50mm redresse l'image automatiquement à l'horizontale. Les deux têtes sont dotées d'un verre saphir et d'un corps en acier inoxydable. La tête orientable 65mm est certifiée IP68 jusqu'à environ 10 m de profondeur d'eau, la tête axiale 50mm jusqu'à environ 30 m.

La sonde de localisation 512Hz fait partie de la livraison. Elle se visse entre le ressort en acier inoxydable et la tête de caméra et permet de localiser la position de la tête depuis la surface, jusqu'à une profondeur de 4,5 m. Un localisateur adapté aux sondes de localisation 512Hz est disponible chez nous en accessoire.

Le système se commande depuis la valise de commande posée sur le touret, avec un écran de 10,1″ et deux joysticks. Enregistrements vidéo et photos sont possibles, les photos également pendant l'enregistrement vidéo. Le clavier USB livré permet d'incruster du texte dans l'image en direct et dans l'enregistrement ; le micro-casque permet de commenter l'inspection. L'enregistrement se fait sur carte SD ou clé USB jusqu'à 256 Go. Pour une présentation sur site, un moniteur externe peut être raccordé en HDMI ou RCA. Le WiFi transmet en outre l'image de la caméra vers un appareil mobile.

Caractéristiques techniques

• Tête orientable 65mm : Ø65×157 mm, Full HD 1920×1080, CMOS 1/3″, angle de vision 105°, 4 LED, rotation continue 360°, orientation 180°, mise au point motorisée par joystick, IP68 jusqu'à env. 10 m de profondeur d'eau, 680 g
• Tête axiale 50mm : Ø50×120 mm, Full HD 1920×1080, CMOS 1/2,9″, angle de vision 105°, 6 LED, technologie fil d'eau, IP68 jusqu'à env. 30 m de profondeur d'eau, 275 g
• Plage d'utilisation tête orientable 65mm : Ø int. 100 à 300 mm avec les centreurs à roulettes livrés, jusqu'à Ø int. 600 mm avec le centreur à roulettes 300–600mm en option – passage des coudes à 90° seulement à partir de Ø int. 150 mm
• Plage d'utilisation tête axiale 50mm : jusqu'à env. Ø int. 200 mm – passage des coudes à 90° seulement à partir de Ø int. 150 mm
• Passage des coudes à 90° : à partir de Ø int. 150 mm (limité par le jonc de poussée)
• Jonc de poussée : 60 m, Ø10,8 mm, 8 conducteurs avec âme en fibre de verre
• Compteur métrique : résolution 0,05 m, écart de mesure ±1 %, commutation mètres/pieds
• Touret : 400×780×1200 mm, système de freinage, 34 kg
• Système complet : 40 kg
• Sonde de localisation 512Hz incluse : Ø32×70 mm, profondeur de localisation jusqu'à 4,5 m
• Valise de commande : 401×240×86,5 mm, écran 10,1″ en 1280×800, zoom numérique à 8 niveaux
• Enregistrement : carte SD ou clé USB jusqu'à 256 Go, format vidéo AVI
• Sorties vidéo : HDMI et RCA (CVBS)
• Clavier : USB, disposition anglaise
• WiFi : 2400–2483,5 MHz, puissance d'émission 12,99 dBm (PIRE)
• Batterie : lithium-ion, 12 V, max. 66,6 Wh, autonomie d'au moins 4 h, temps de charge 5 h
• Chargeur : 100–240 V CA, 50/60 Hz vers 13,5 V CC, 5 A
• Température de service : −10 °C à +45 °C
• Livraison en caisse en bois refermable

Contenu de la livraison

• Touret avec jonc de poussée de 60 m
• Valise de commande avec écran et éléments de commande

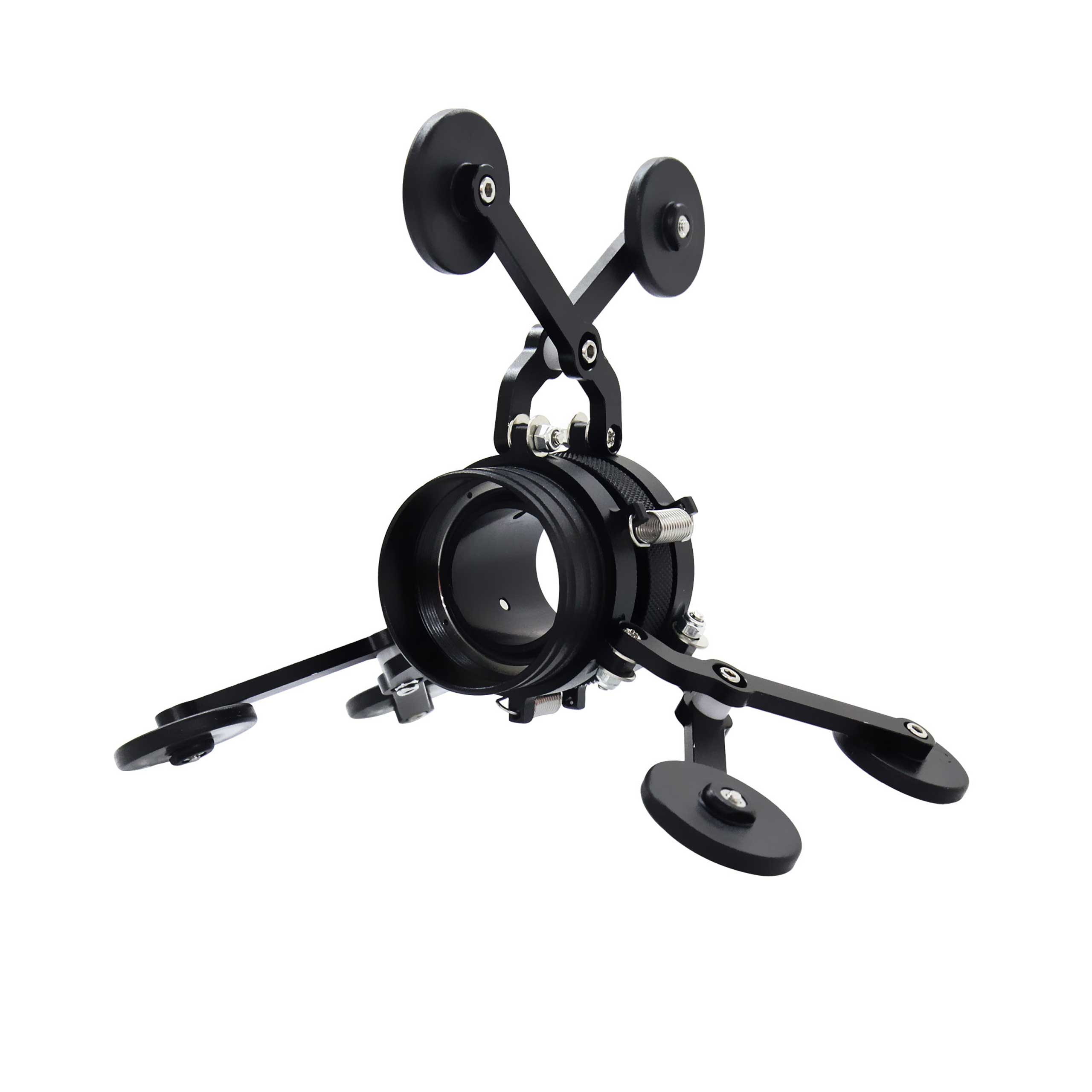

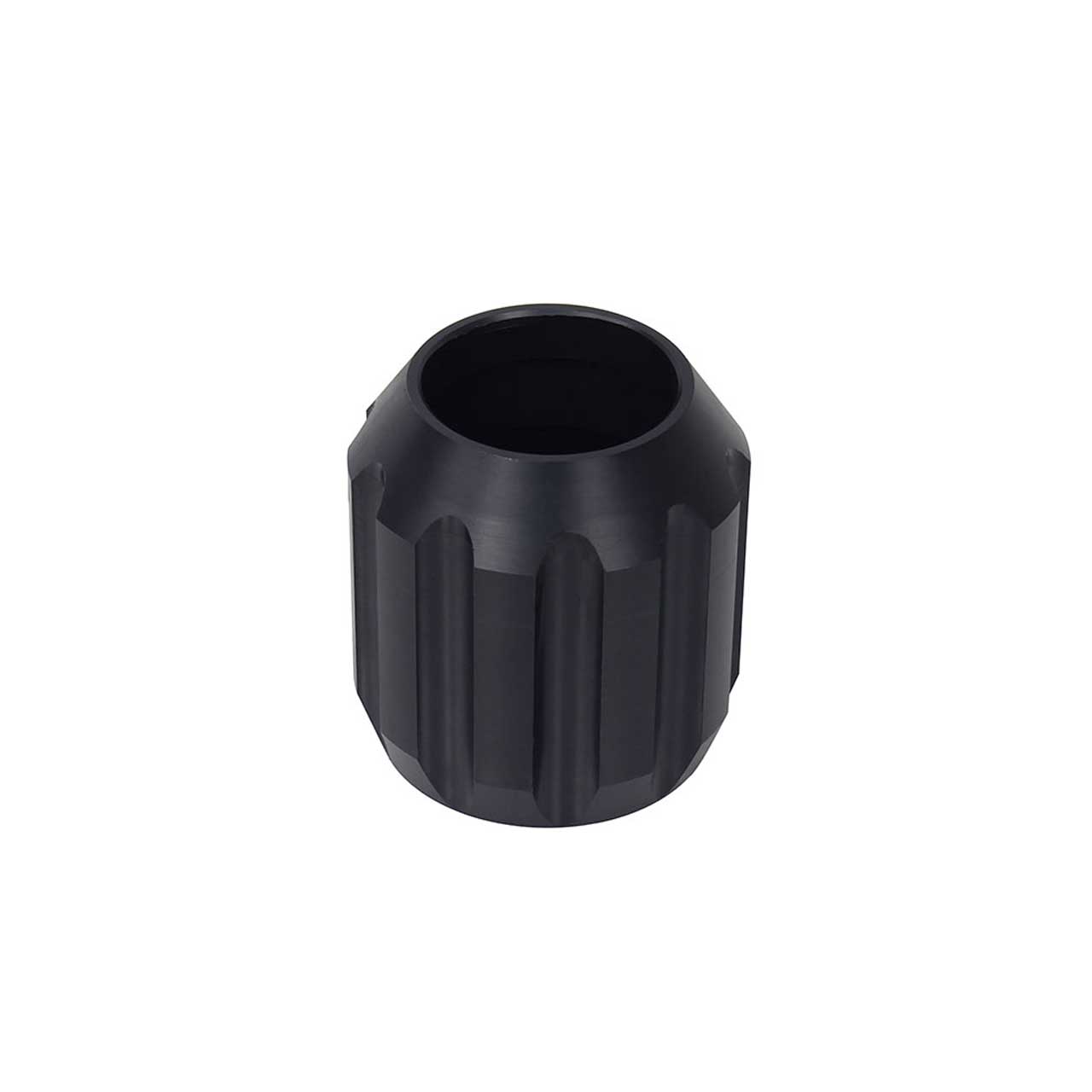

• Tête orientable 65mm avec centreurs à roulettes 80mm et 170–300mm
• Tête axiale 50mm avec anneaux de guidage
• Sonde de localisation 512Hz et ressort en acier inoxydable
• Clavier USB, micro-casque
• Câble de raccordement et câble de test
• Chargeur
• Carte SD 64 Go et lecteur de carte USB
• Mallette d'accessoires avec clés à six pans creux et joints de rechange
• Notice d'utilisation

Consignes de sécurité produit

• N'utilisez pas cet appareil en atmosphère explosible, par exemple en présence de liquides inflammables, de gaz, de produits chimiques dangereux, de liquides surchauffés ou de poussières importantes. Des étincelles peuvent enflammer les poussières ou les vapeurs.
• La tête de caméra et le jonc de poussée sont étanches. La valise de commande, le câble de raccordement et le chargeur ne le sont pas : protégez ces éléments de l'eau et de la pluie. Dans le cas contraire, il existe un risque d'électrocution.
• N'introduisez pas la tête de caméra dans des conduites où une tension externe est possible. L'appareil n'est pas isolé contre la haute tension.
• N'utilisez l'appareil qu'entre −10 °C et +45 °C. Ne chargez la batterie que dans des locaux secs, à température ambiante et exclusivement avec le chargeur fourni, jamais dans un véhicule surchauffé ni en plein soleil.
• N'ouvrez pas la batterie, ne l'endommagez pas et ne la court-circuitez pas. Mettez immédiatement hors service une batterie endommagée ou gonflée.
• Guidez toujours le jonc de poussée à deux mains et portez des gants et des lunettes de protection. Le jonc est sous tension mécanique et peut se détendre brutalement.
• Nettoyez et désinfectez la tête de caméra et le jonc de poussée après chaque utilisation. Les eaux usées contiennent des agents pathogènes.
• Sauvegardez vos données avant de raccorder un support de stockage et ne le retirez qu'après l'arrêt de l'enregistrement et de la lecture.
• Faites contrôler l'appareil régulièrement et confiez toute réparation à des personnes qualifiées. Utilisez exclusivement des pièces de rechange d'origine.
