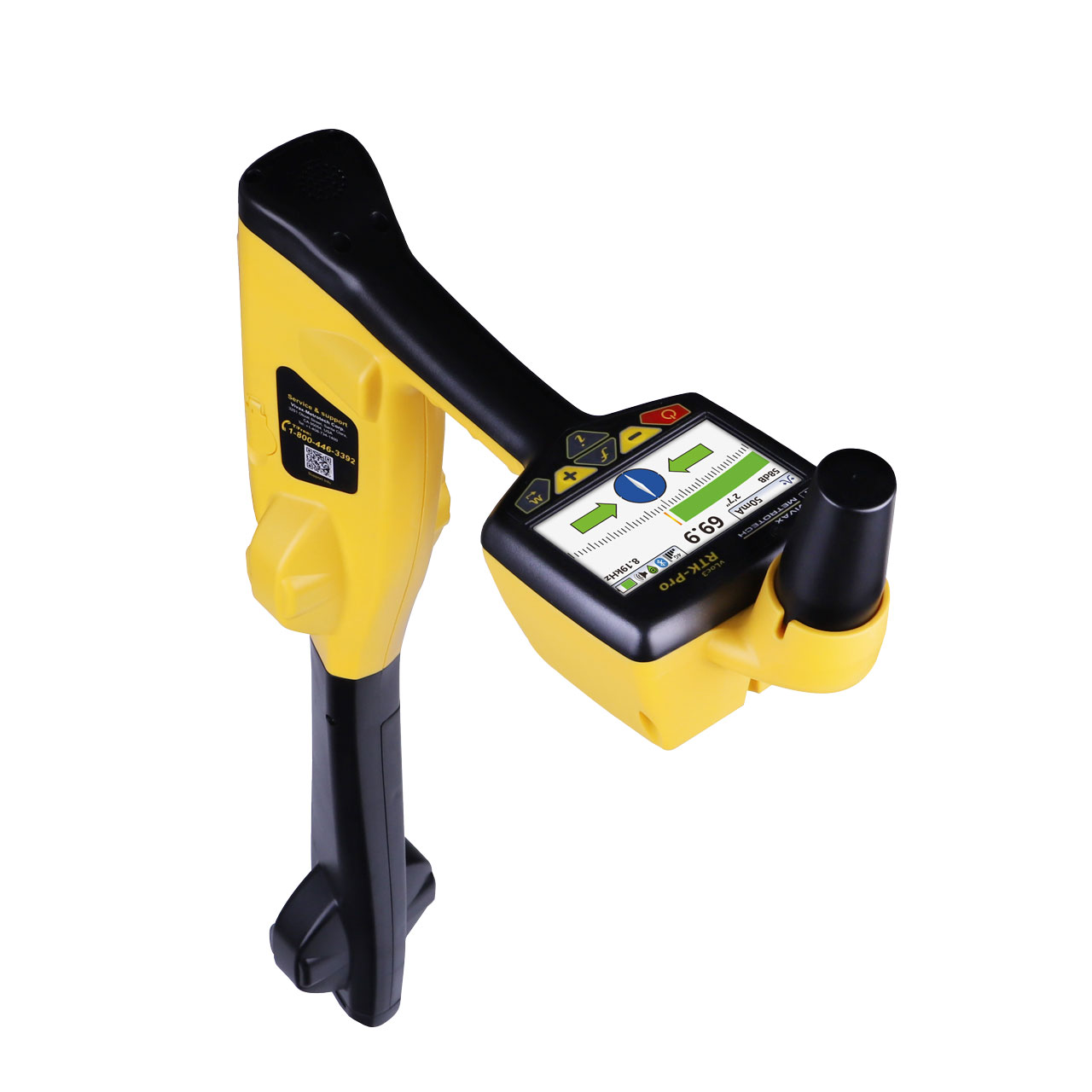

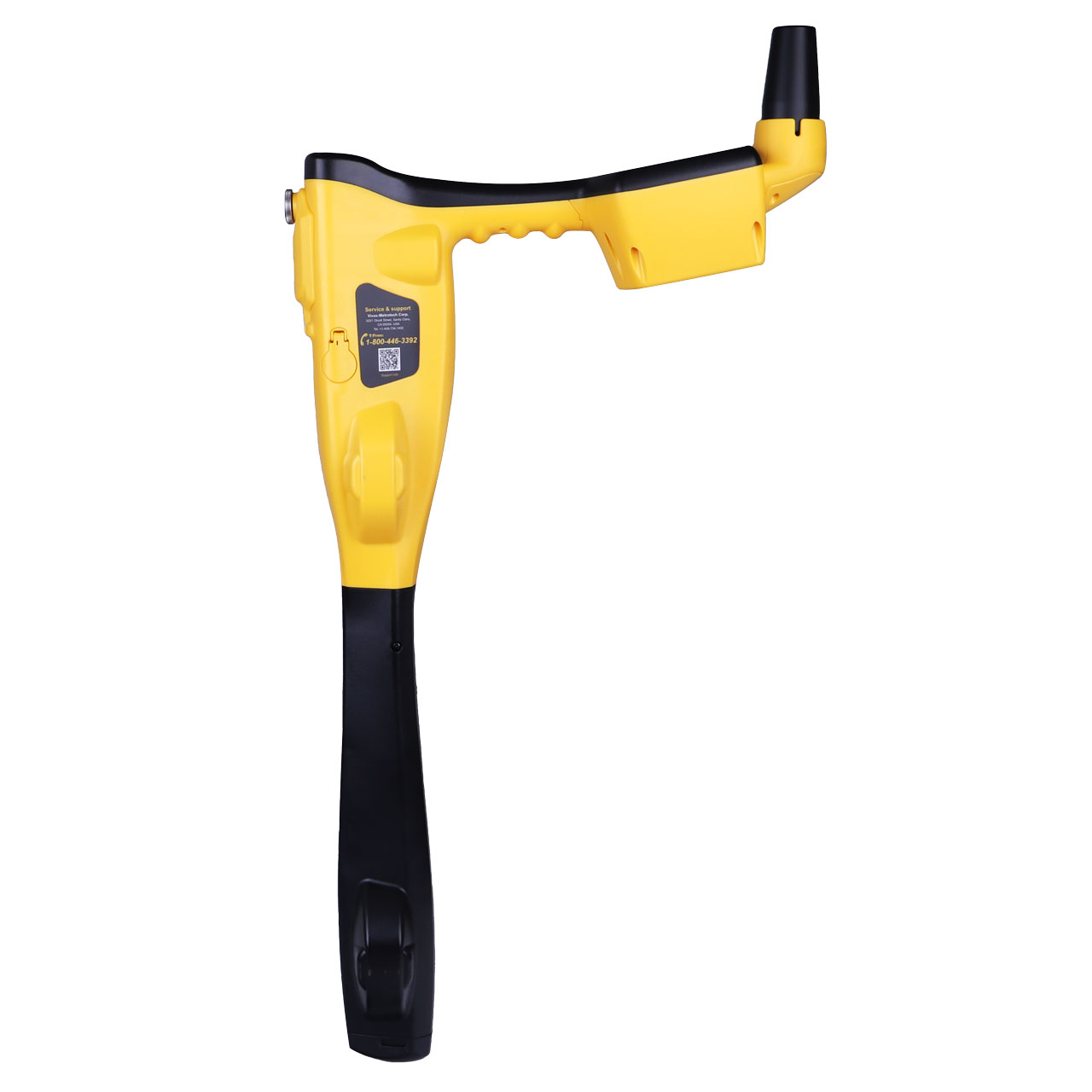

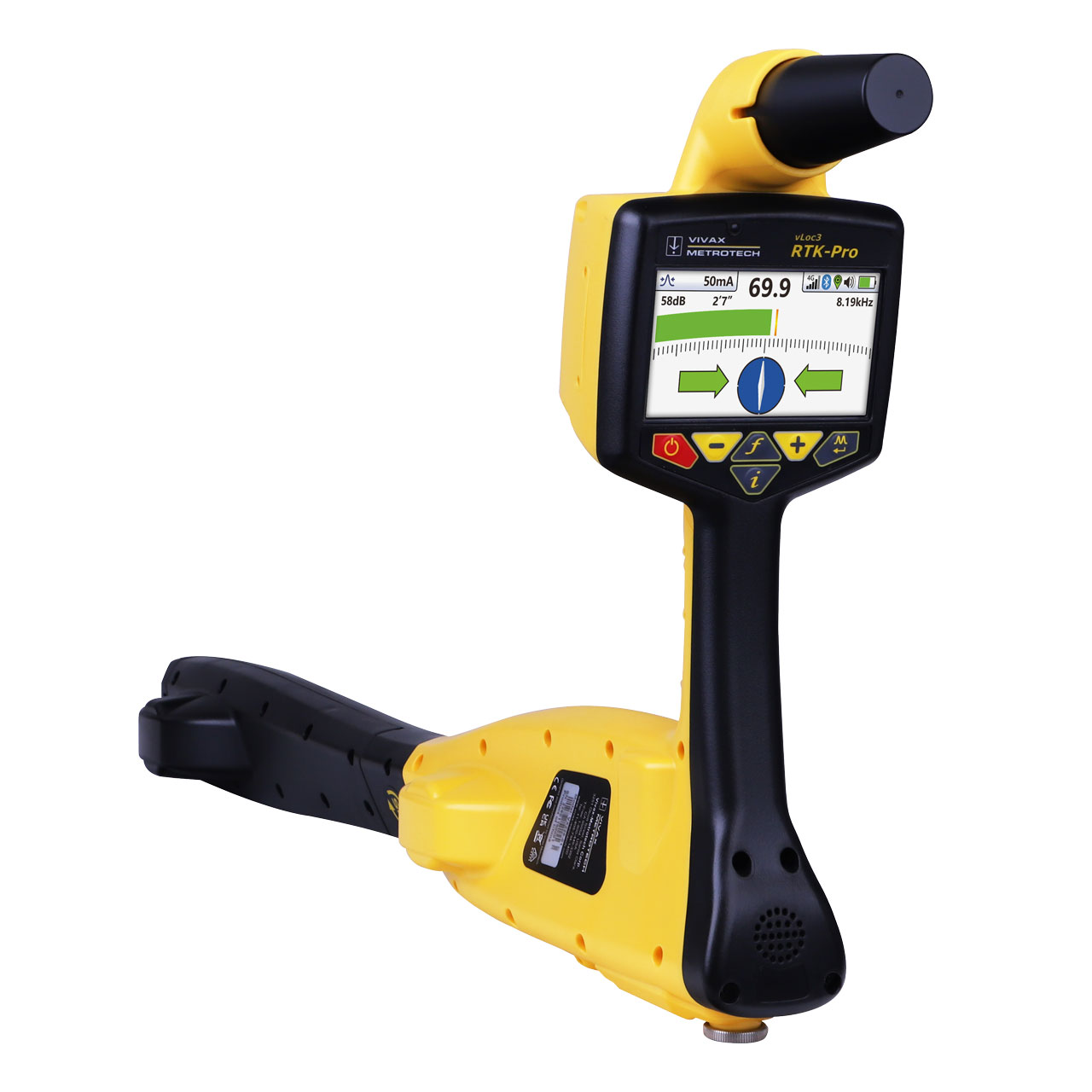

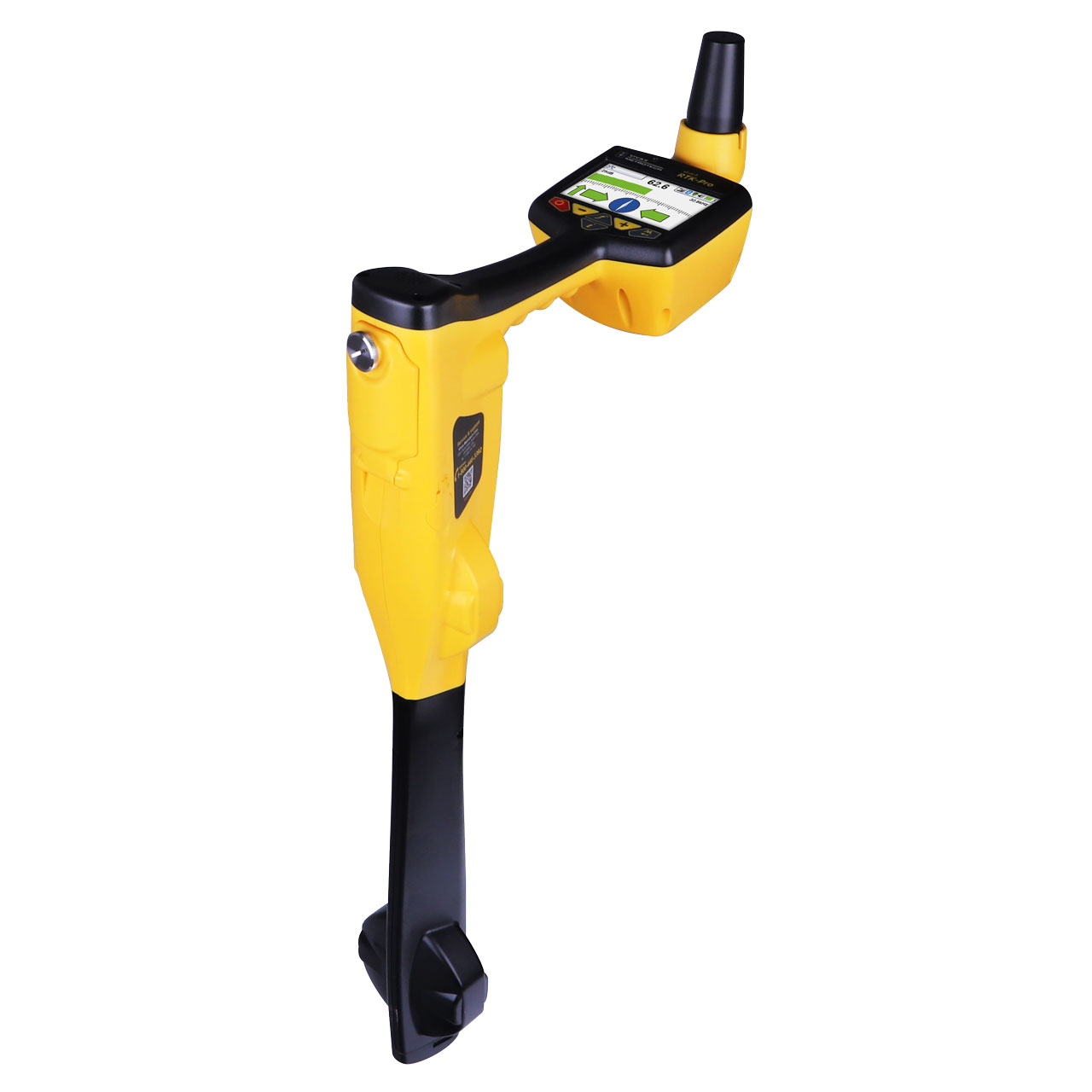

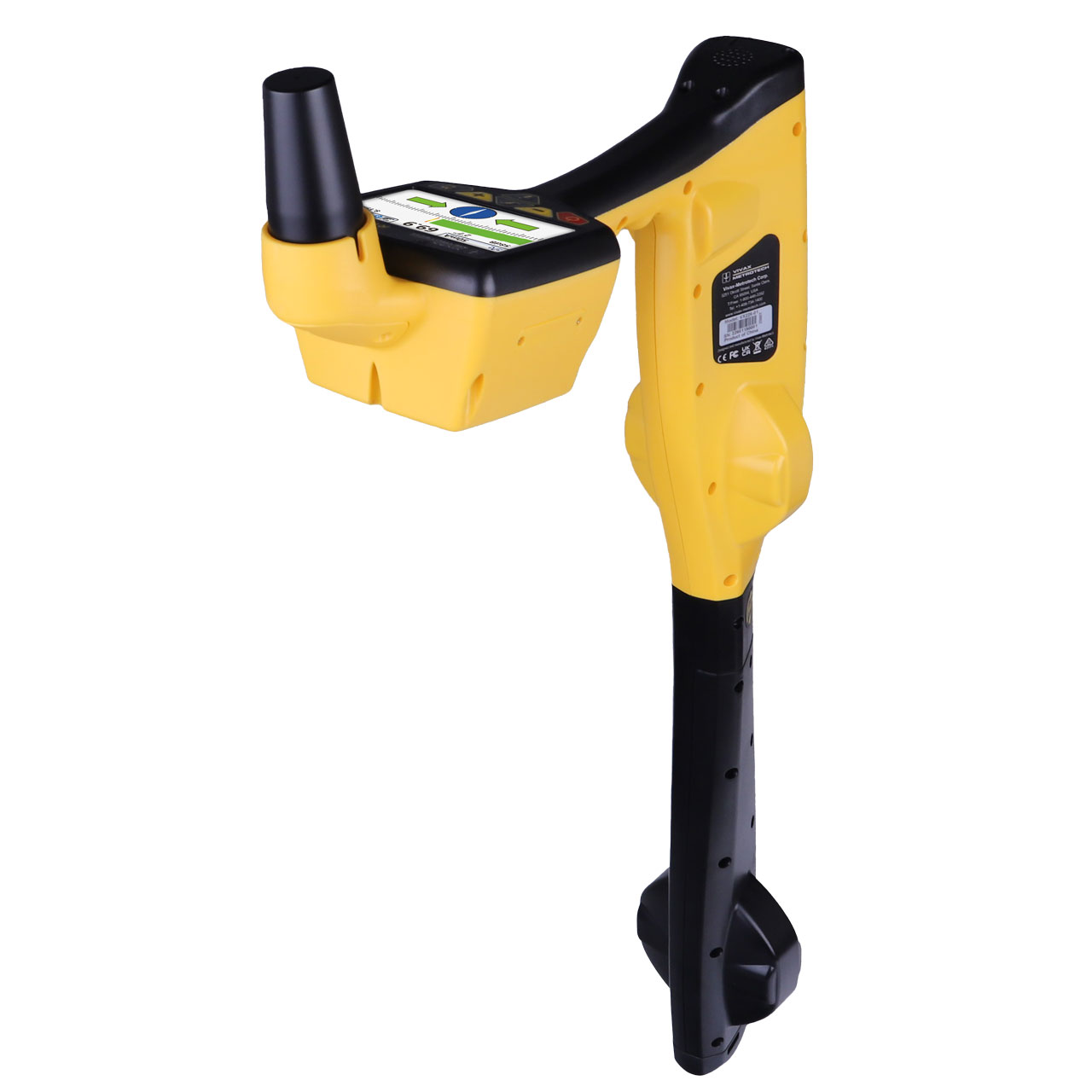

VIVAX vLoc3 RTK-Pro Système de localisation et de mesure de lignes avec RTK-GNSS

9519,94 € *
Prix net : 7999,95 €
9758,00 € * (2,44% sauvegardé)
Contenu : 1 Stück

*Prix avec TVA plus frais de port

Immédiatement prêt à l'expédition, délai de livraison généralement de 1 jour ouvrable.

  • vLoc3-RTK-Pro
  • 1. 226.01.00031
  • 2.5 kg
Der vLoc3-RTK-Pro ist ein weltweit einzigartiges Leitungsortungs- und Vermessungsystem mit... plus

Informations sur les produits "VIVAX vLoc3 RTK-Pro Système de localisation et de mesure de lignes avec RTK-GNSS"

Der vLoc3-RTK-Pro ist ein weltweit einzigartiges Leitungsortungs- und Vermessungsystem mit vollintegriertem GNSS-Empfänger und Real Time Kinematic (Echtzeitkinematik). Mit Hilfe des internen Mobilfunkmoduls mit 4G-LTE-Fähigkeit, stellt das Gerät eine Verbindung zu einem NTRIP-Caster her, der RTCM 3 Korrekturdaten liefert. Durch die Nutzung dieser Korrekturdaten kann der Bediener die präzise geographische Lage der Zielleitung mit einer Genauigkeit im Zentimeterbereich (2DRMS) erfassen und in Karten ausgeben, zusätzlich zu den Messdaten des Leitungsortungssystems.

Der vLoc3 RTK-Pro ist für alle Bedienerebenen konzipiert und verwendet benutzerfreundliche, intuitive Bildschirmansichten. Der Bediener bestätigt die Ortung einfach per Knopfdruck und richtet die elektronische Wasserwaage aus, um die Positionsdaten zu speichern. Alle Daten aus dem Feld werden sowohl an die Cloud gesendet, als auch im internen Speicher des Empfängers gesichert, um diese zu überprüfen und in Kartierungsprogramme (GIS) zu exportieren.

Das frei konfigurierbare Gerät enthält verschiedene passive Ortungsmodi, eine große Frequenzauswahl von 98Hz bis 200KHz sowie spezielle Signal-Select (SiS) Frequenzen zur Anzeige der Stromrichtung. Anpassbare Audio- und Vibrationsalarme geben dem Anwender sofort Rückmeldung über Feldstörungen, zu flach verlegte Kabel oder bei zu starkem Schwingen des Empfängers, um Fehlmessungen zu vermeiden. Das Bluetooth-Modul ermöglicht die Verbindung mit externen Geräten wie z.B. Smartphones. Über die Zubehörbuchse am Gerät kann zur Erweiterung des Funktionsumfangs optionales Zubehör (die A-Rahmenantenne zur Mantelfehlerortung, ein Marker-Locator-Adapter zur Ortung von EMS-Markern sowie eine Ausleseantenne zur Bestimmung der Zielleitung aus einem Kabelbündel) angeschlossen werden.

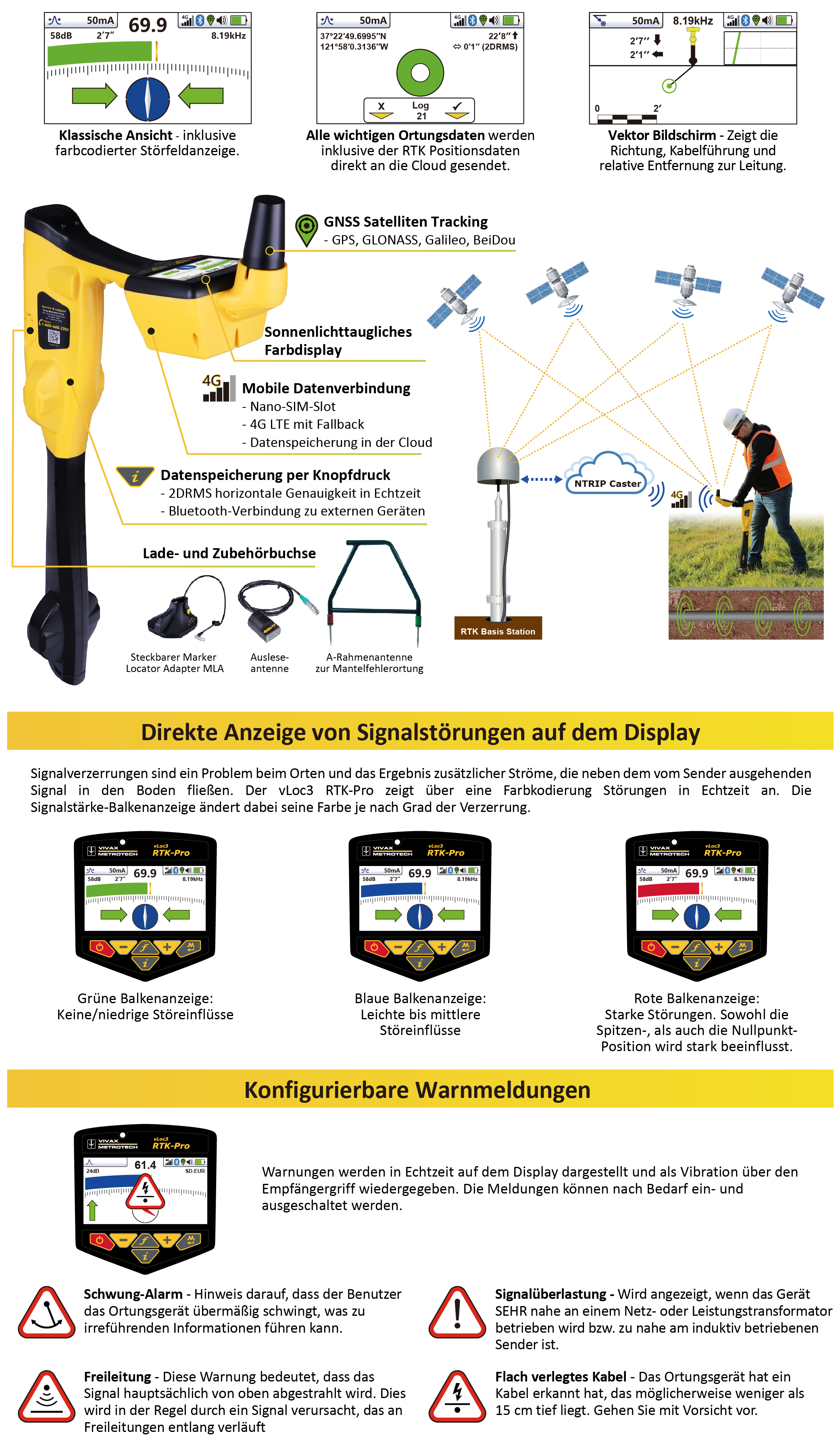

Features vLoc3 RTK-Pro Locator

vLoc3-RTK-Pro-DE-Overview-20230522-1



Technische Daten vLoc3 RTK-Pro Locator

Gehäuse Robustes (ABS) thermoplastisches Gehäuse
Gewicht / Abmessungen 2.5kg / (310mm x 159mm x 721mm)
Display Hochauflösendes 4.3’’/10cm 16-bit Farbdisplay (480 x 272 Pixel) mit automatischer Beleuchtung
Stromversorgung Lithium-Ionen Akkus mit 100-240V~ Ladegerät; alternativ sechs AA Alkaline Batterien
Betriebszeit 16h Dauerbetrieb mit Lithium-Ionen Akku (bei 21°C und typischer Anwendung)
Frequenzen
  • Leitungsortung: Wählbare Frequenzen 98Hz bis 200kHz
  • Passive Stromortung - 50Hz and 60Hz
  • Passive Radioortung - 10kHz - 22.7kHz Bandbreite
  • Signal Select SiS-8440Hz und SiS-9820Hz (Echtzeitmessung der Signalüberlagerung durch kapazitive oder induktive Kopplung auf andere Leitungen)
Ortungsmodi / Bildschirmansichten
  • Klassische Ansicht: Balkendiagramm mit Spitzen, Nullpunkt, Spitze mit Pfeilen und 3D-Spitzenanzeige
  • Vektor Ansicht: Seitlicher Versatz zur Leitung & Tiefe
  • Draufsicht: Richtungsunabhängige 3D-Anzeige
  • Live-Scan: Gleichzeitige Anzeige von Spitzen und Nullpunktmessung zur Analyse von Feldverzerrungen
  • Sondenortung: Pfeilgeführte 3D-Ortung von Sonden
Datensicherung & Transfer
  • Echtzeit-Upload zum VMMap Cloud-Server mittels Mobilfunkverbindung
  • Führen Sie Analysen vom VMMap-Webportal aus, um die besten Ergebnisse zu ermitteln
  • Export der Daten als .csv, .kml, .shp, .txt, .dxf, .xls oder .xlsx Datei
GNSS Merkmale
  • Satelliten-Tracking: GPS/QZSS, GLONASS, Galileo, BeiDou, GPS L1C/A L2C, GLO L1OF L2OF, GAL E1B/C E5b, BDS B1I B2I, QZSS L1C/A L2C
  • Konvergenzzeit RTK: < 10="" sec="">
  • Übernahmezeit: Kaltstart = 24s, Wiedereinschalten = 2s
  • Genauigkeit RTK: 0,01 m + 1 ppm CEP
NTRIP
  • Kompatibel mit NTRIP-Castern, die RTCM 3 Korrekturdaten ausgeben
  • Echtzeit-Verbindung zur Referenzstation wird im Display angezeigt
  • Echtzeit Horizontale Genauigkeit: 2DRMS
Mobilfunkverbindung
  • 4G mit Fallback
  • LTE FDD Bänder 2, 4, 5, 7, 17
  • UMTS/HSPA [MHz] 850, 900, 1700, 1900, 2100
Datenspeicherung & -übertragung 50 Millionen Aufzeichnungen – einschl. Tiefe, Strom, Frequenz, Verstärkung, Signalstärke, Ortungsmodus, GPS Koordinaten, Datum und Uhrzeit (wenn Bluetooth und GPS aktiv) Datendownload für den Empfänger per MyLocator3 Software, speichern als .xls, stxt, .fhp und .kml Datei
Schutzklasse IP65
Lieferumfang
  • Vivax Metrotech vLoc3 RTK-Pro Leitungsortungs- und Vermessungsempfänger
  • Mini-USB Kabel
  • Li-Ionen Akku
  • 100-240V AC Ladegerät
  • AA Alkaline Batteriehalter
  • Benutzerhandbuch
  • Tragetasche
