Rohrpflaster von Funke

Funke Rohrpflaster® – Die praktische Lösung für nachträgliche Rohröffnungen

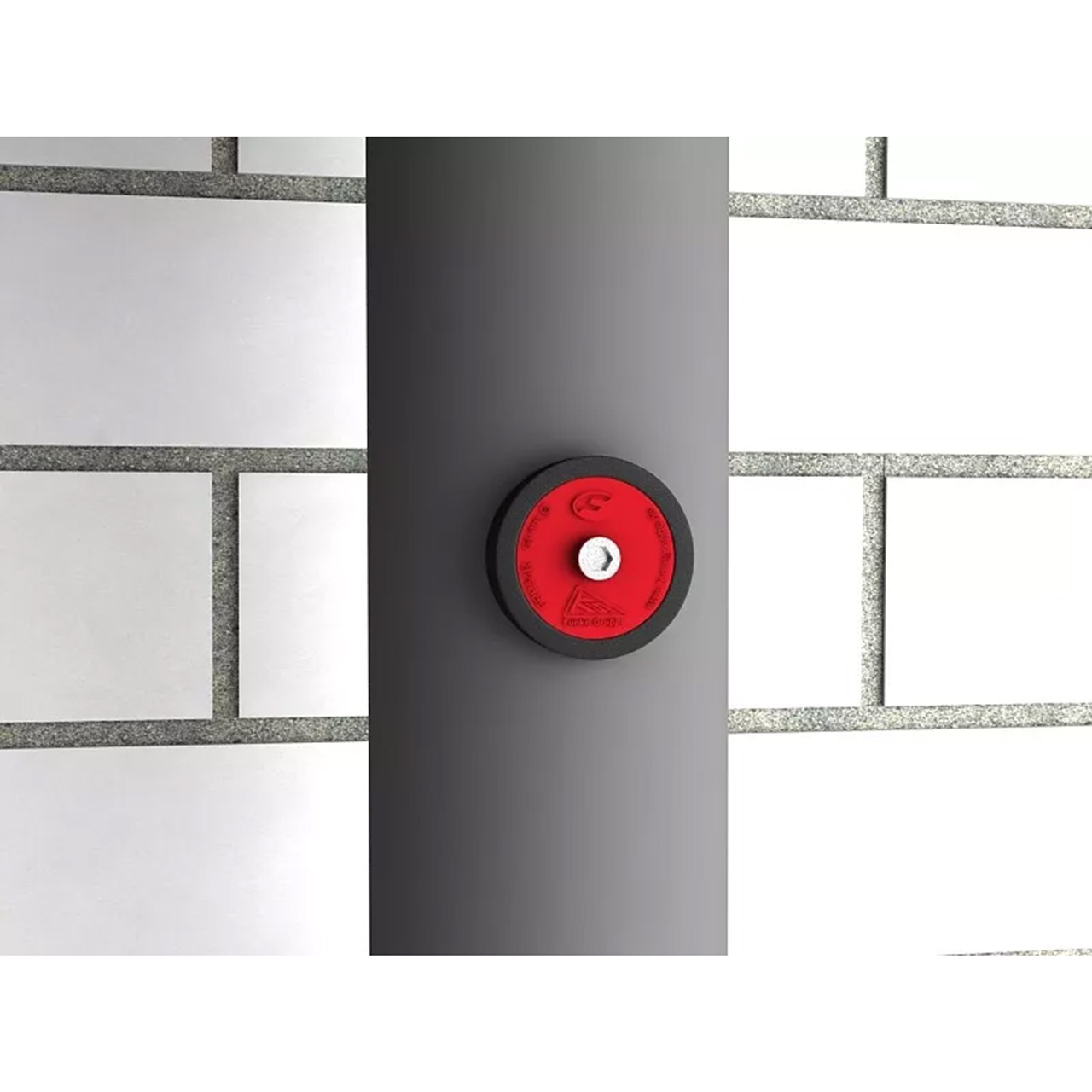

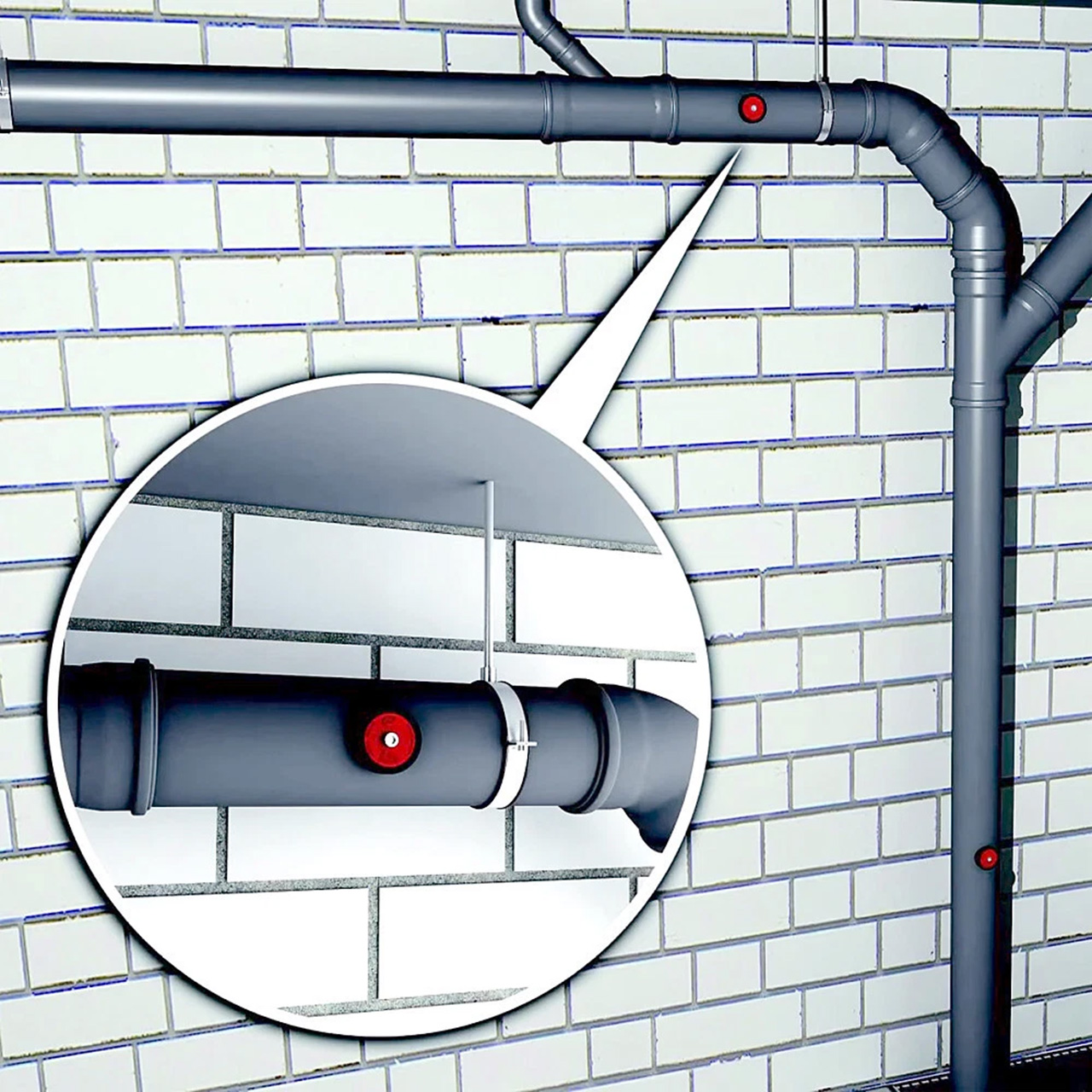

Das Funke Rohrpflaster® bietet eine innovative und zeitsparende Möglichkeit, nachträgliche Öffnungen in Abwasser- und Regenwasserleitungen fachgerecht und dauerhaft dicht zu verschließen. Es eignet sich ideal für Anwendungen in innenliegenden Hausleitungen ebenso wie für außen verlegte Abwasser- oder Dachentwässerungsrohre.

Ob bei Verstopfungen, für Kamerabefahrungen oder zur Reinigung mit Hochdruckdüsen – es gibt viele Situationen, in denen Rohrleitungen geöffnet werden müssen. Bisher war dies mit erheblichem Aufwand verbunden: Leitungen mussten freigelegt, aufgetrennt und anschließend wieder mit Überschiebmuffen zusammengesetzt werden. Das Funke Rohrpflaster® macht diesen schmutz- und zeitintensiven Prozess überflüssig.

Mit einer handelsüblichen Bohrmaschine (Bohrfutter 13 mm) und der im Kit im Lieferumfang enthaltenen speziellen Bohrkrone lässt sich an jeder glatten Rohroberfläche eine präzise Öffnung mit 54 mm Durchmesser herstellen. Durch diese Öffnung können Reinigungs- und Inspektionsgeräte wie Kameras, Rohrspiralen oder Spüldüsen einfach und zielgenau eingeführt werden. Nach Abschluss der Arbeiten wird das Rohrpflaster in die Bohrung eingesetzt und mit einem 6 mm Inbusschlüssel sicher verschraubt – fertig.

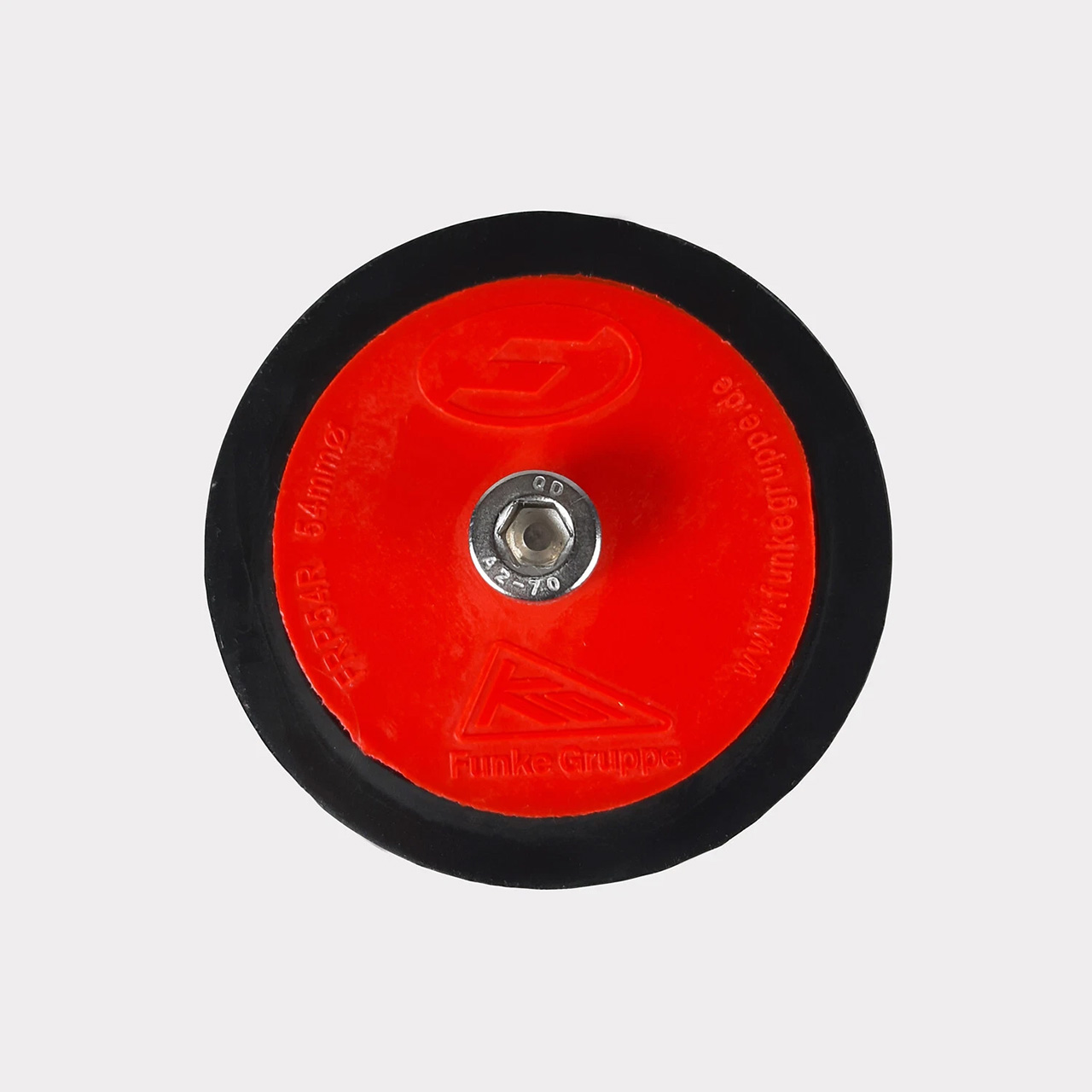

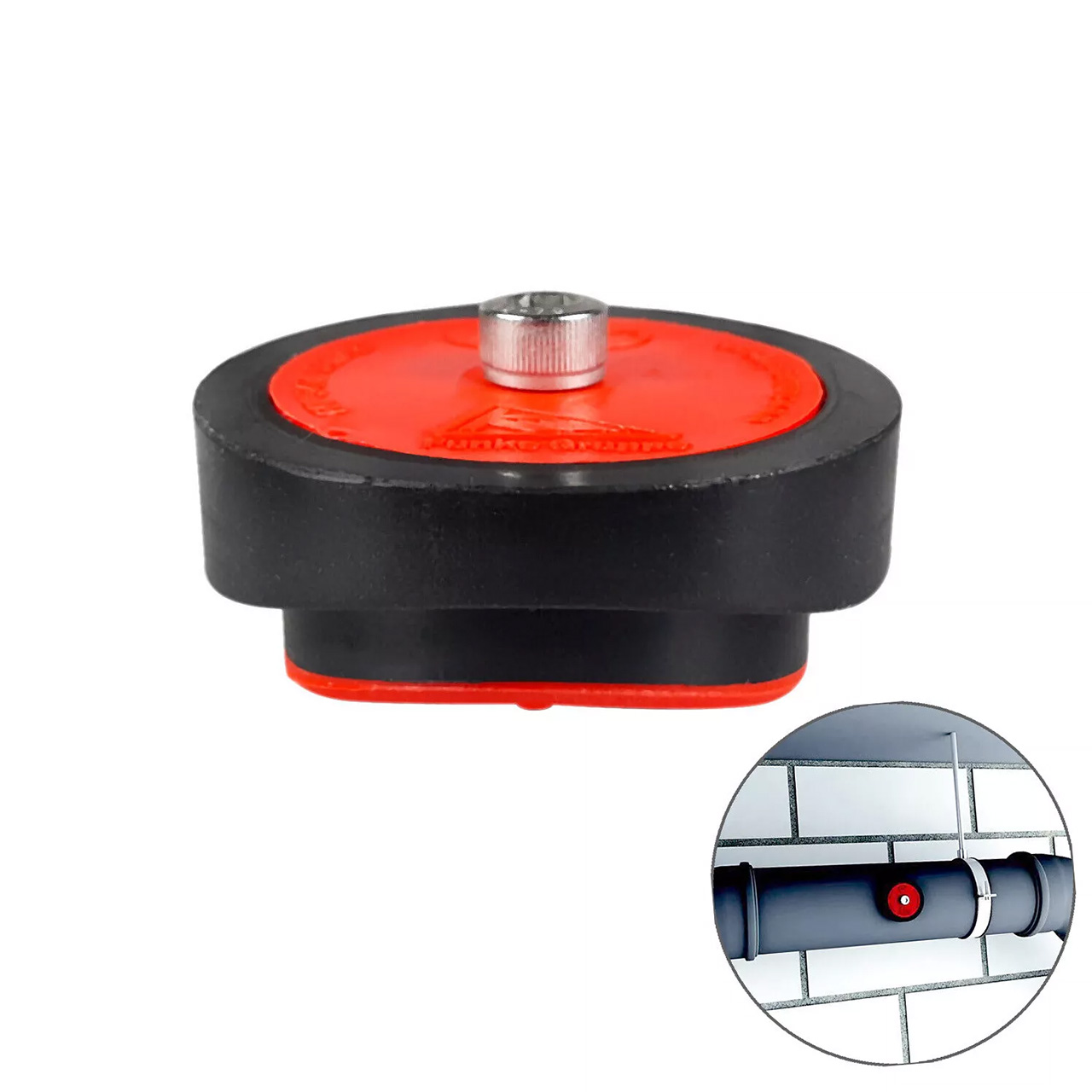

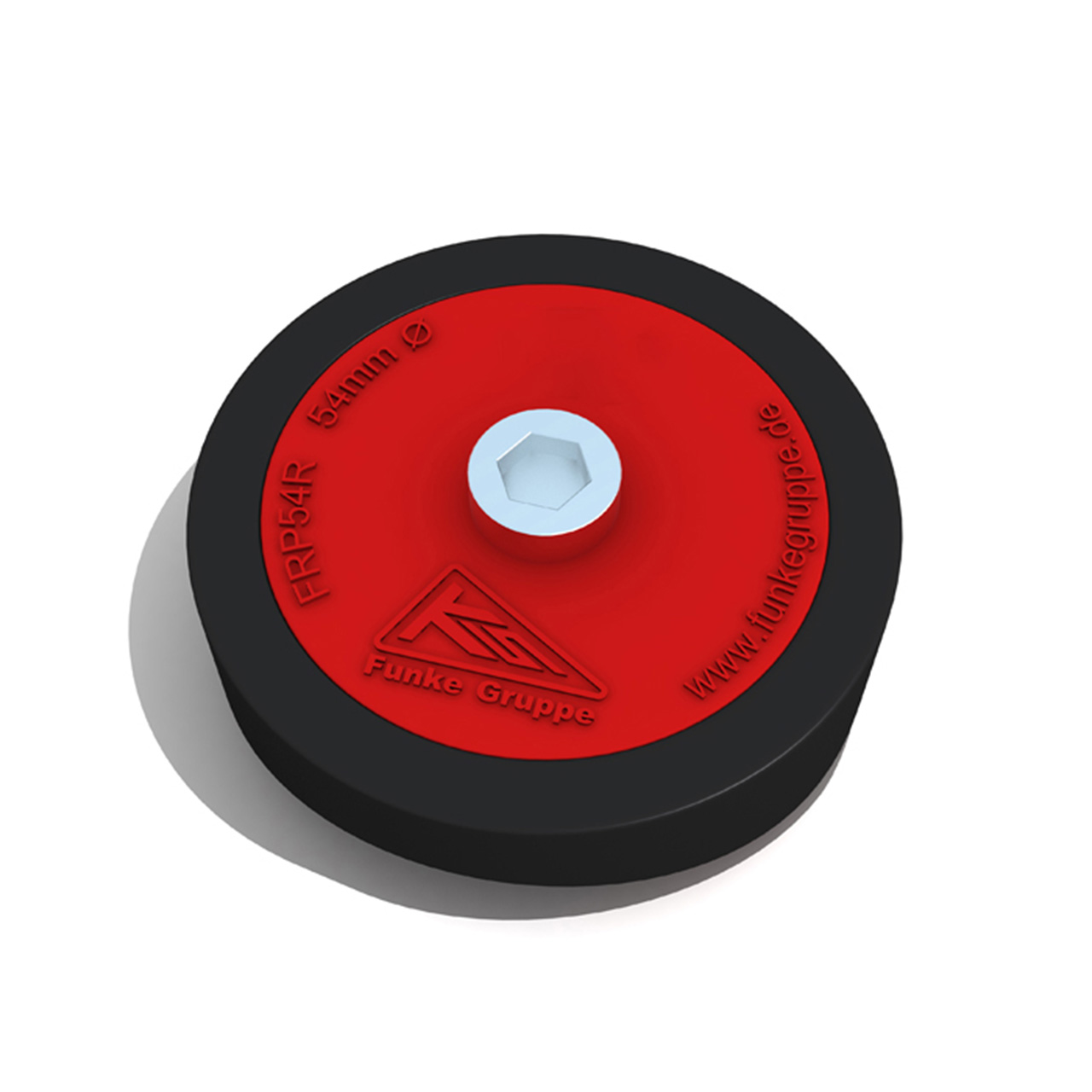

Das Produkt ist für glatte Rohrmaterialien wie Kunststoff- oder Graugussrohre (SML) im Nennweitenbereich von DN 75 bis DN 200 geeignet. Die maximale Rohrwanddicke beträgt 7 mm. Das Rohrpflaster besteht aus robustem, schlagfestem Kunststoff und ist mit einer integrierten Dichtfläche aus hochwertigem Elastomer ausgestattet, die für eine zuverlässige Abdichtung sorgt.

Ihre Vorteile auf einen Blick:

• Zeitsparende Montage: Kein Auftrennen der Leitung notwendig – einfache Bohrung genügt.
• Saubere Anwendung: Minimiert Schmutz und Aufwand auf der Baustelle.
• Zuverlässig dicht: Elastomerdichtung und sichere Verschraubung sorgen für eine dichte Verbindung.
• Vielseitig einsetzbar: Passend für Rohre von DN 75 bis DN 200 mit glatter Oberfläche.
• Langlebig und robust: Gefertigt aus schlagfestem Kunststoff für den dauerhaften Einsatz.

Ob bei der Wartung, Reparatur oder Inspektion – mit dem Funke Rohrpflaster® arbeiten Sie effizient, sauber und professionell. Eine durchdachte Lösung, die sich in der Praxis bewährt hat.

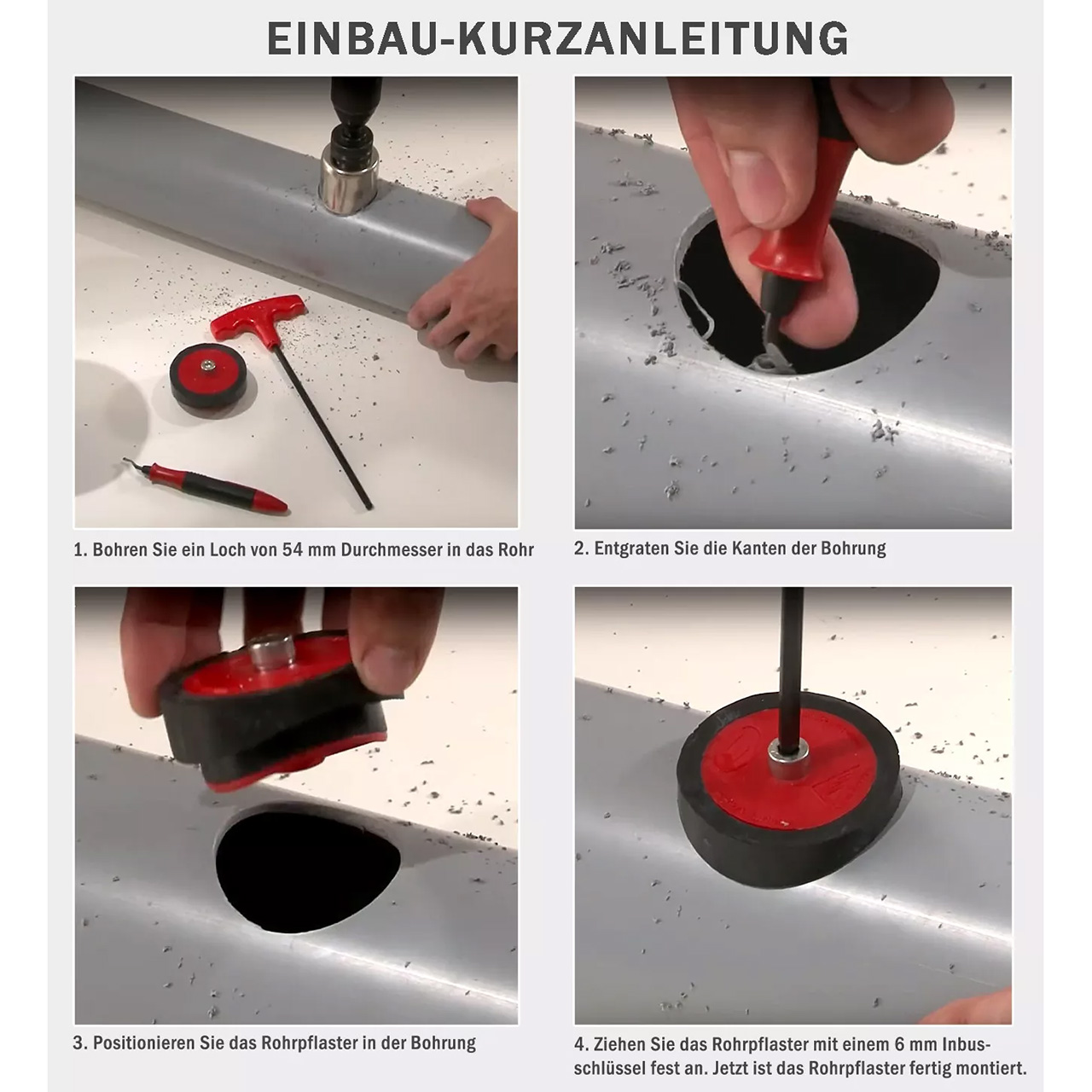

Verlegung:

• Ermitteln Sie die benötigte Position des Zugangspunktes und markieren Sie die Mitte.
• Mit Hilfe der Bohrkrone bohren Sie ein Loch von 54 mm Durchmesser in das Rohr und stellen Sie dabei sicher, dass die Bohrkrone zentrisch zum Rohr geführt wird.
• Entgraten Sie die Kanten der Bohrung mit Hilfe des Entgraters, um einen glatten Abschluss zu bekommen und Beschädigungen zu vermeiden.

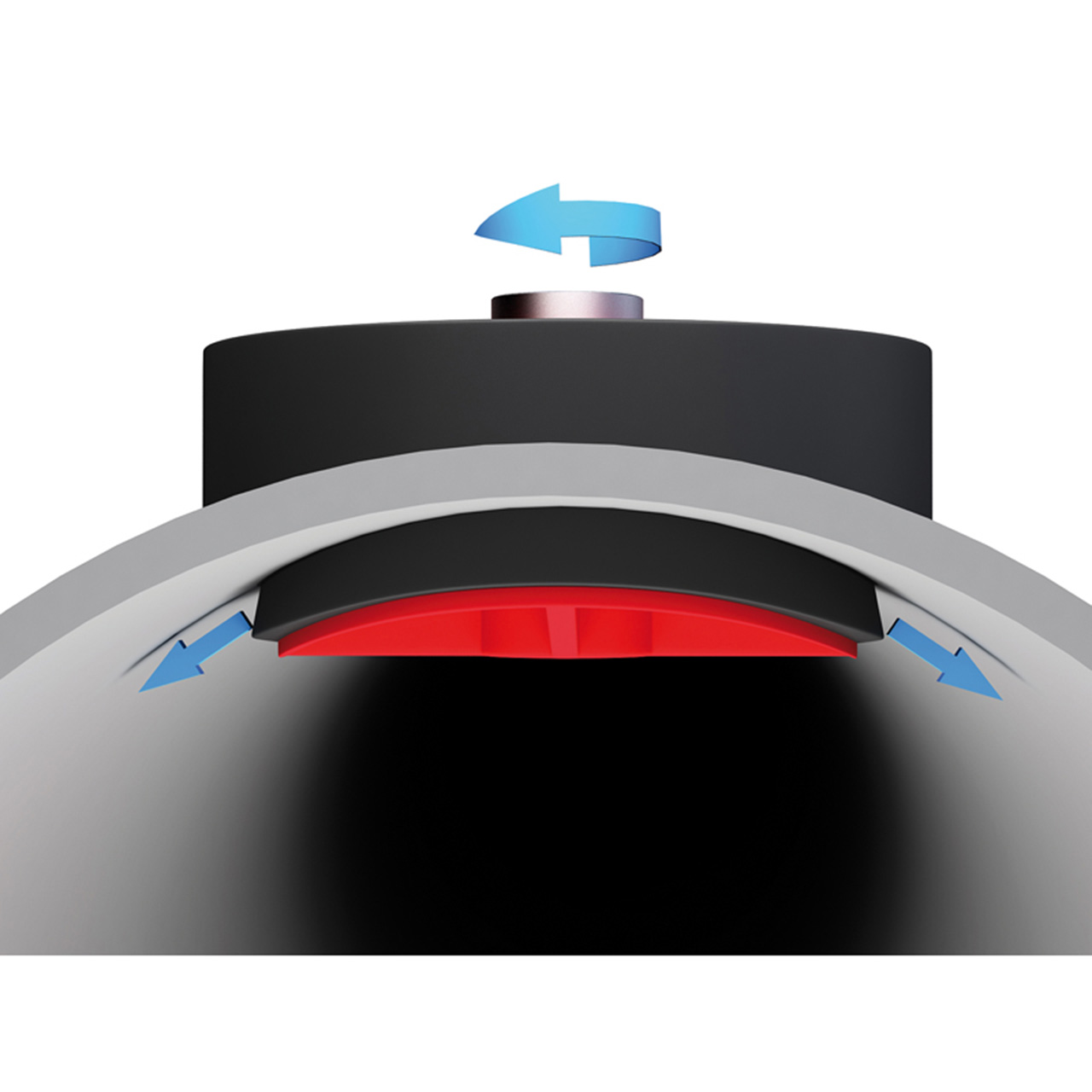

• Fügen Sie das Funke Rohrpflaster® in die Bohrung, so dass sich der Radius der Dichtung an den Außendurchmesser des Rohres anpasst.
• Positionieren Sie das Rohrpflaster und drehen Sie die M8 Inbusschraube mit einem 6 mm Inbusschlüssel im Uhrzeigersinn, bis das Rohrpflaster fest angezogen ist. Bitte beachten Sie, dass hierfür kein hoher Kraftaufwand nötig ist.
• Die Installation ist hiermit abgeschlossen. Das Funke Rohrpflaster® kann mehrmals ein- und ausgebaut werden. Einbau: Bitte prüfen Sie, ob die Schraube noch mit dem Unterteil verbunden ist. Ausbau: Vermeiden Sie mehr als 3-4 Umdrehungen beim Öffnen, damit sich der innere Ring nicht löst und ins Rohr fällt.

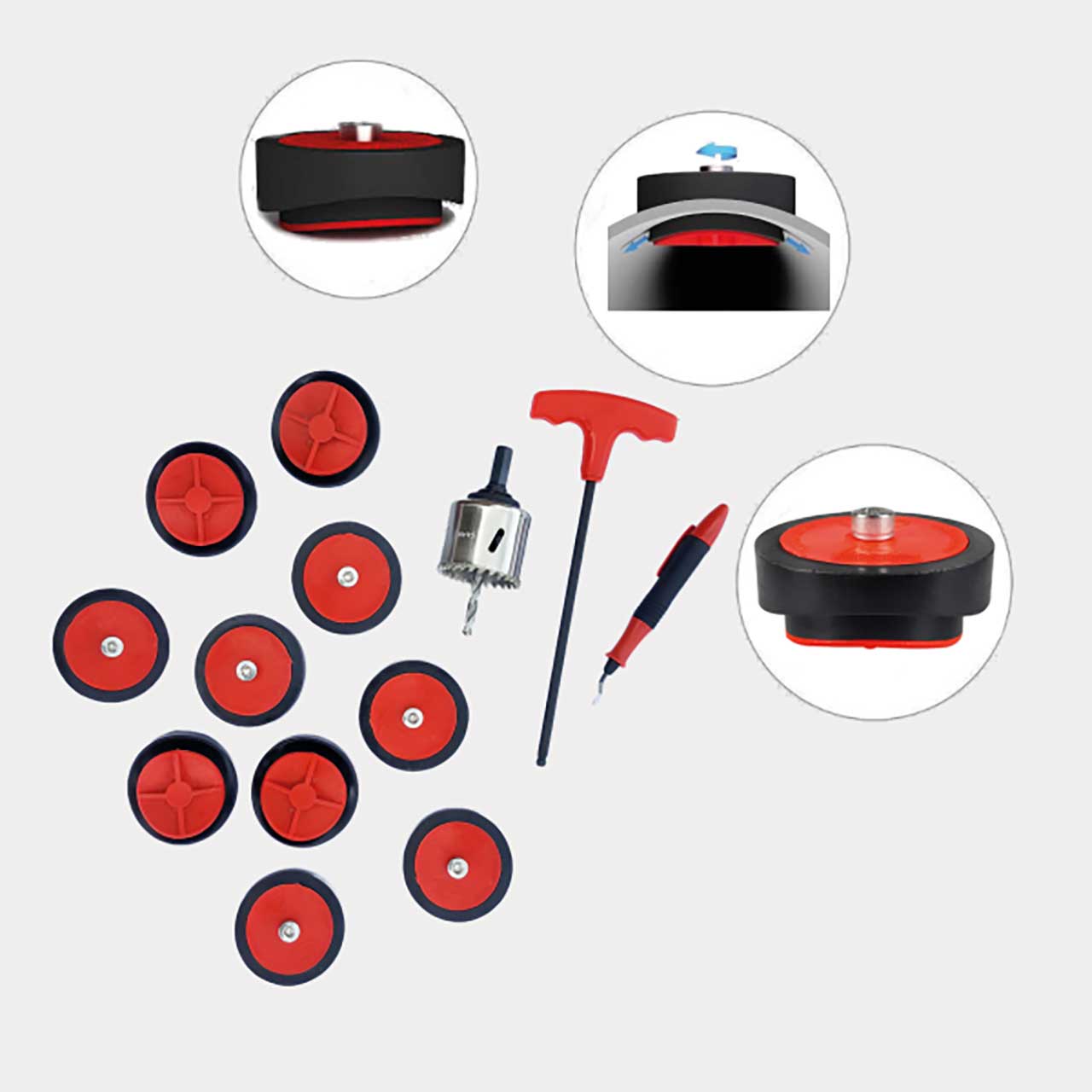

Lieferumfang im Kit:

• 10 x Funke Rohrpflaster®
• 1 x Entgrater für Kunststoffrohre
• 1 x 6 mm Inbusschlüssel
• 1 x 54 mm Diamantbohrkrone (für 13 mm Bohrfutter)
• 1 x Montageanleitung
