Rohrkamera Schwenk-Rotor 60m mit 65mm Kamerakopf

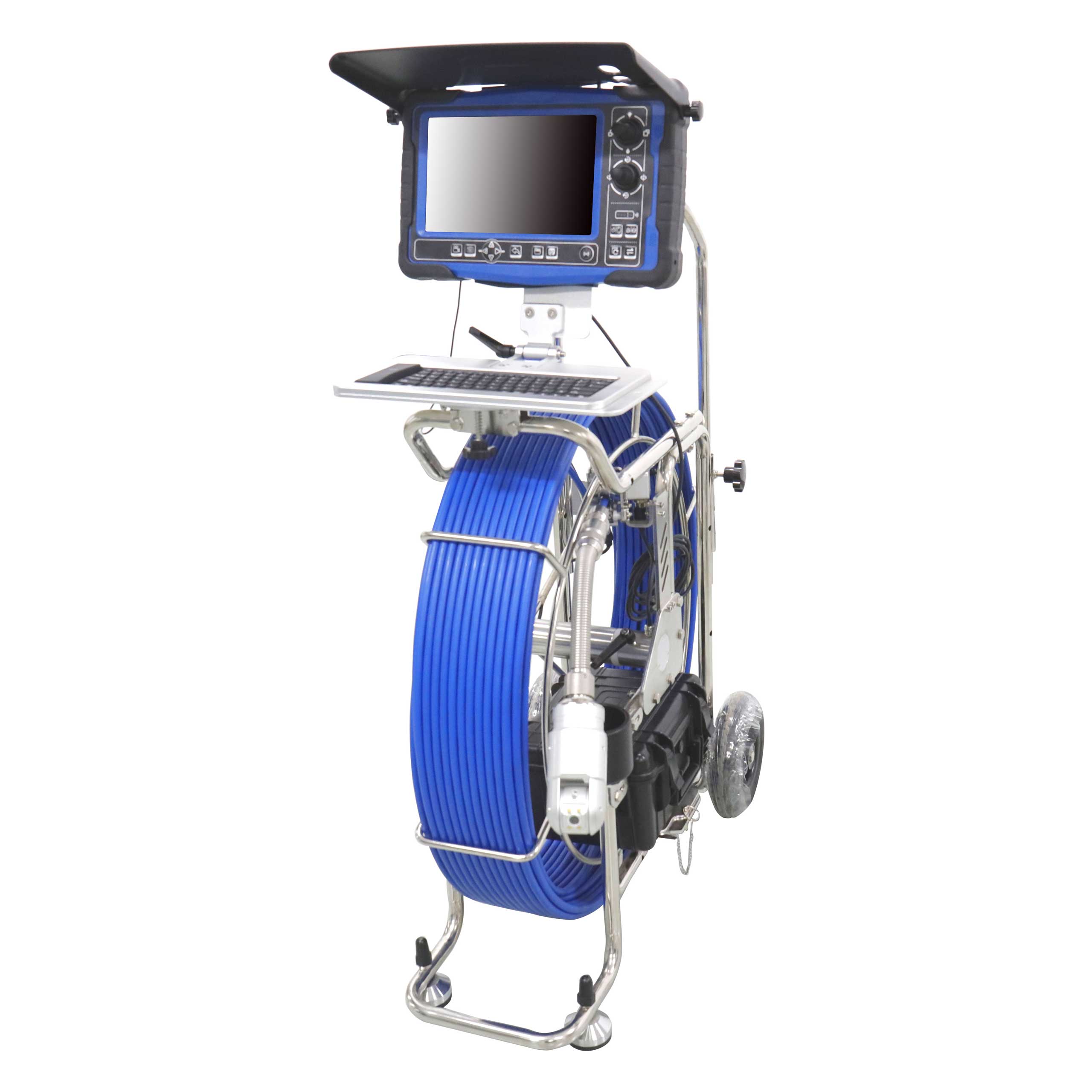

Die Rohrkamera RSK-65PT-60 inspiziert Kanäle und Rohre mit einem 60m Schiebekabel – doppelt so viel Reichweite wie der Marktstandard von 30m. Zum Lieferumfang gehören zwei Kameraköpfe: ein motorisch beweglicher 65mm Dreh- und Schwenkkopf und ein selbstnivellierender 50mm Axialkopf. Beide liefern FullHD mit 1920×1080 Pixeln. Die Kabeltrommel-Einheit steht auf einem fahrbaren Tragrahmen aus Stahl.

Die Kopfwahl ist eine Frage der Geometrie: In engen Rohren bis etwa DN200 genügt der 50mm Axialkopf mit Geradeausblick. In weiteren Rohren liegt die Rohrwand zu weit von der Blickachse entfernt – hier schwenkt der 65mm Schwenkkopf aus der Achse auf die Wand und sucht über den 360°-Drehbereich den gesamten Rohrumfang ab. Anschlüsse, Muffen, Risse und Ablagerungen lassen sich so gezielt betrachten. Mit den mitgelieferten Führungsschlitten 80mm und 170–300mm deckt der Schwenkkopf DN100–300 ab, mit dem optionalen Führungsschlitten 300–600mm reicht der Bereich bis DN600. 90°-Bögen sind mit beiden Köpfen ab DN150 befahrbar; begrenzend ist das Schiebekabel.

Der Schwenkkopf dreht endlos um 360° und schwenkt über einen Bereich von 180°. Der Fokus wird über den Joystick eingestellt, einen Autofokus hat die Kamera nicht. Der 50mm Axialkopf richtet das Bild selbsttätig waagerecht aus. Beide Köpfe haben eine Saphirglasscheibe und ein Gehäuse aus Edelstahl. Der 65mm Schwenkkopf ist nach IP68 bis ca. 10m Wassertiefe geprüft, der 50mm Axialkopf bis ca. 30m.

Die 512Hz Sonde gehört zum Lieferumfang. Sie wird zwischen Federstück und Kamerakopf geschraubt und erlaubt die Ortung des Kamerakopfs von der Oberfläche aus, bis zu einer Tiefe von 4,5m. Einen passenden Ortungsempfänger für 512Hz Sonden erhalten Sie bei uns als Zubehör.

Bedient wird das System über das aufgesetzte Bedienpanel mit 10,1″-Display und zwei Joysticks. Video- und Fotoaufnahmen sind möglich, Fotos auch während der laufenden Videoaufzeichnung. Über die mitgelieferte USB-Tastatur blenden Sie Text ins Livebild und in die Aufzeichnung ein, über das Headset-Mikrofon kommentieren Sie die Inspektion. Aufgezeichnet wird auf SD-Karte oder USB-Stick mit bis zu 256GB. Für die Vorführung vor Ort lässt sich ein externer Monitor über HDMI oder Cinch anschließen. Über WLAN übertragen Sie das Kamerabild zusätzlich auf ein Mobilgerät.

Technische Daten

• 65mm Dreh- und Schwenkkopf: Ø65×157mm, FullHD 1920×1080, 1/3″ CMOS, Blickwinkel 105°, 4 LED, Drehen 360° endlos, Schwenken 180°, Fokus über Joystick, IP68 bis ca. 10m Wassertiefe, 680g
• 50mm Axialkopf: Ø50×120mm, FullHD 1920×1080, 1/2,9″ CMOS, Blickwinkel 105°, 6 LED, selbstnivellierend, IP68 bis ca. 30m Wassertiefe, 275g
• Arbeitsbereich 65mm Schwenkkopf: DN100–300 mit den mitgelieferten Führungsschlitten, bis DN600 mit optionalem Führungsschlitten 300–600mm – 90°-Bögen erst ab DN150
• Arbeitsbereich 50mm Axialkopf: bis ca. DN200 – 90°-Bögen erst ab DN150
• Bogengängigkeit: 90°-Bögen ab DN150 (begrenzt durch das Schiebekabel)
• Schiebekabel: 60m, Ø10,8mm, 8-adrig mit Glasfaserstab
• Meterzähler: Auflösung 0,05m, Messabweichung ±1%, Umschaltung Meter/Fuß
• Kabeltrommel-Einheit: 400×780×1200mm, Feststellbremse, 34kg
• Gesamtsystem: 40kg
• 512Hz Sonde im Lieferumfang: Ø32×70mm, Ortungstiefe bis 4,5m
• Bedienpanel: 401×240×86,5mm, 10,1″-Display mit 1280×800, Digitalzoom 8 Stufen
• Aufzeichnung: SD-Karte oder USB-Stick bis 256GB, Videoformat AVI
• Videoausgänge: HDMI und Cinch (CVBS)
• Tastatur: USB, englische Belegung
• WLAN: 2400–2483,5MHz, Sendeleistung 12,99dBm (EIRP)
• Akku: Lithium-Ionen, 12V, max. 66,6Wh, Betriebsdauer mindestens 4h, Ladezeit 5h
• Ladegerät: 100–240V AC, 50/60Hz auf 13,5V DC, 5A
• Betriebstemperatur: −10°C bis +45°C
• Lieferung in wiederverschließbarer Holzkiste

Lieferumfang

• Kabeltrommel-Einheit mit 60m Schiebekabel
• Bedienpanel mit Display und Bedienelementen
• 65mm Dreh- und Schwenkkopf mit Führungsschlitten 80mm und 170–300mm
• 50mm Axialkopf mit Führungshilfen
• 512Hz Sonde und Edelstahlfeder
• USB-Tastatur, Headset-Mikrofon
• Verbindungskabel und Prüfkabel
• Ladegerät
• 64GB SD-Karte und USB-Kartenleser
• Zubehörkoffer mit Innensechskantschlüsseln und Ersatz-Dichtringen
• Betriebsanleitung

Produktsicherheitshinweise

• Betreiben Sie dieses Gerät nicht in explosionsgefährdeten Bereichen, etwa bei brennbaren Flüssigkeiten, Gasen, gefährlichen Chemikalien, überhitzten Flüssigkeiten oder starker Staubentwicklung. Entstehende Funken können Staub oder Dämpfe entzünden.
• Kamerakopf und Schiebekabel sind wasserdicht. Bedienpanel, Verbindungskabel und Ladegerät sind es nicht – schützen Sie diese Teile vor Wasser und Regen. Andernfalls besteht die Gefahr eines Stromschlags.
• Führen Sie den Kamerakopf nicht in Rohre ein, in denen mit Fremdspannung zu rechnen ist. Das Gerät ist nicht gegen Hochspannung isoliert.
• Betreiben Sie das Gerät nur im Bereich von −10°C bis +45°C. Laden Sie den Akku ausschließlich in trockenen Innenräumen bei Raumtemperatur und nur mit dem mitgelieferten Ladegerät, nicht im aufgeheizten Fahrzeug und nicht in direkter Sonneneinstrahlung.
• Der Akku darf nicht geöffnet, beschädigt oder kurzgeschlossen werden. Ein beschädigter oder aufgeblähter Akku ist sofort außer Betrieb zu nehmen.
• Führen Sie das Schiebekabel stets mit beiden Händen und tragen Sie Schutzhandschuhe und Schutzbrille. Das Kabel steht unter Spannung und kann zurückschnellen.
• Reinigen und desinfizieren Sie Kamerakopf und Schiebekabel nach jedem Einsatz. Abwasser enthält Krankheitserreger.
• Sichern Sie Ihre Daten, bevor Sie ein Speichermedium an das System anschließen, und entnehmen Sie es erst nach dem Beenden von Aufnahme und Wiedergabe.
• Lassen Sie das Gerät regelmäßig prüfen und Schäden nur von qualifizierten Personen beheben. Verwenden Sie ausschließlich Originalersatzteile.
