VIVAX vLoc3-Pro Leitungsortungsgerät

Der vLoc3-Pro Empfänger bietet die neuesten Funktionen für die zuverlässige Ortung erdverlegter Kabel und Rohrleitungen sowie zur Sondenortung. Vermeiden Sie effektiv Fehlgrabungen, Kabelschäden bei Tiefbauarbeiten oder bestimmen Sie Kabelfehler. Mit den zwei abgeschirmten 3D-Antennengruppen werden Störfelder bei der Punkt- und Streckenortung festgestellt und deren Grad in drei Stufen farblich auf dem Display angezeigt. Neben der klassischen Ortungsansicht bietet der vLoc3 dem Benutzer weitere Ansichten mit automatischer Empfindlichkeitsregelung zur noch präziseren Ortung.

In der Vektor-Ansicht muss sich der Anwender zur Messung nicht über der Leitung befinden, sondern kann versetzt orten. Dies bedeutet mehr Sicherheit, beispielsweise auf Straßen. Der Live-Scan zeigt gleichzeitig das Spitzen- und Null-Signal an zur spezifischen Beurteilung der Feldverschiebung. Die Draufsicht zeigt die Position der Leitung im Winkel zum Ortungsgerät von oben, unabhängig von der Ausrichtung des Geräts. Die 3D-Sondenortung führt den Nutzer intuitiv per Pfeil zur Position der Sonde, schließt Fehlortung des Vor- und Nachsignals aus und liefert so schnellere Ergebnisse.

Der vLoc3-Pro ist frei konfigurierbar, enthält acht passive Ortungsmodi, eine Mantelfehlerortungsfunktion, die SD-Funktion (Signal Direction) zur Bestimmung der Stromrichtung des Ausgangssignals und eine große Frequenzauswahl von 98Hz-200KHz zur aktiven Ortung mit einem Sender. Der Audio- und Vibrationsalarm gibt dem Anwender sofort Rückmeldung über Feldstörungen, zu flach verlegte Kabel, zu starkes Schwingen oder Störfelder durch Oberleitungen. Die optionale A-Rahmenantenne zur Mantelfehlerortung oder der aufsteckbare Markerfuß zur Ortung von EMS-Markern erweitern das multifunktionale Ortungssystem. Auf Wunsch kann der vLoc3-Pro mit dem Bluetooth-Modul ausgestattet werden. Dieses ermöglicht die Kommunikation mit externen Datenloggern, GPS-Geräten oder einem Smartphone mit installierter VMMap-App zur Datenverwaltung.

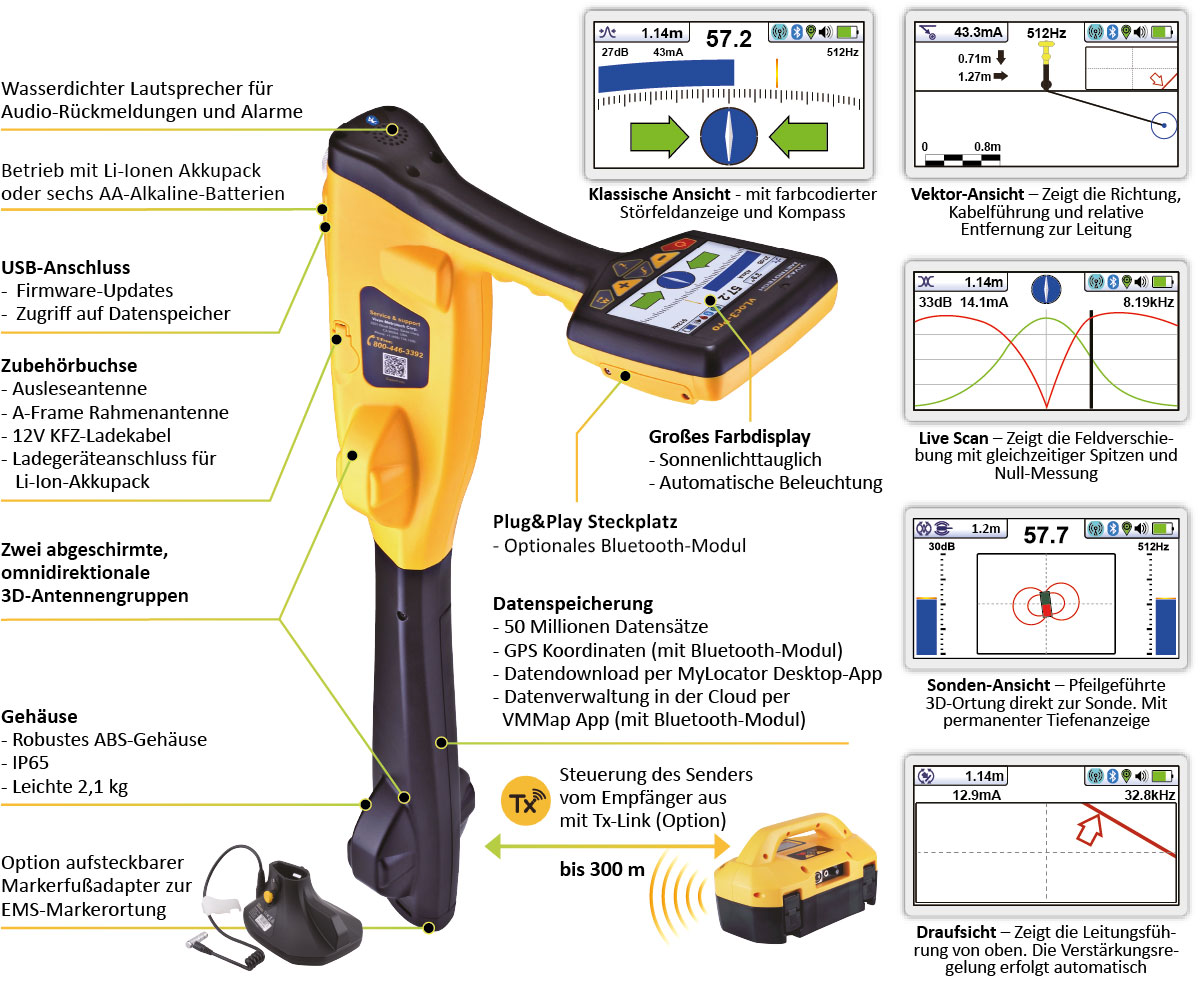

Features-Übersicht des vLoc3-Pro

Technische Daten vLoc3-Pro Empfänger

• Gehäuse / Schutzklasse: Robustes thermoplastisches ABS-Gehäuse / IP65
• Gewicht / Abmessungen: 2,1 kg / 321 x 124 x 676 mm
• Display: 4,3” (10 cm) Farb-Display 480 x 272 Pixel, sonnenlichttauglich, automatische Hintergrundbeleuchtung
• Garantie: 24 Monate
• Stromversorgung: Lithium-Ionen Akkupack (inklusive Ladegerät 100-240V; alternativ sechs AA-Alkaline-Batterien (Batterien nicht enthalten)
• Betriebszeit: Lithium-Ionen Akku: 27h bei 21°C und typischer Anwendung; Alkaline-Batterien: 12h bei 21°C und typischer Anwendung
• Frequenzen: Wählbare Frequenzen: 98Hz bis 200kHz; Passive Stromortung: 50Hz und 60Hz; Passive Radioortung: 22,7kHz, 10kHz Bandbreite; Signal-Direction (SD) – zeigt die Stromrichtung des gesendeten Signals
• Signal-Darstellung: Klassische Ansicht (Balkendiagramm), Live-Scan (Spitzen- und Nullsignal), Draufsicht (richtungsunabhängig), Vektor-Ansicht (Seitlicher Versatz & Tiefe), 3D-Sondenortung pfeilgeführt
• Datenspeicherung: 50 Millionen Datensätze, einschließlich Tiefe, Strom, Frequenz, Verstärkung, Signalstärke, Ortungsmodus, GPS-Koordinaten, Datum und Uhrzeit (wenn Bluetooth und GPS aktiv)
• Datenübertragung: Datendownload per MyLocator3 Desktop-Software. Dateiformate: .csv, .kml, .shp, .xlsx, .tsv, .txt, .dxf
