Sender zur Leitungsortung, 5 Watt, Loc3 Serie

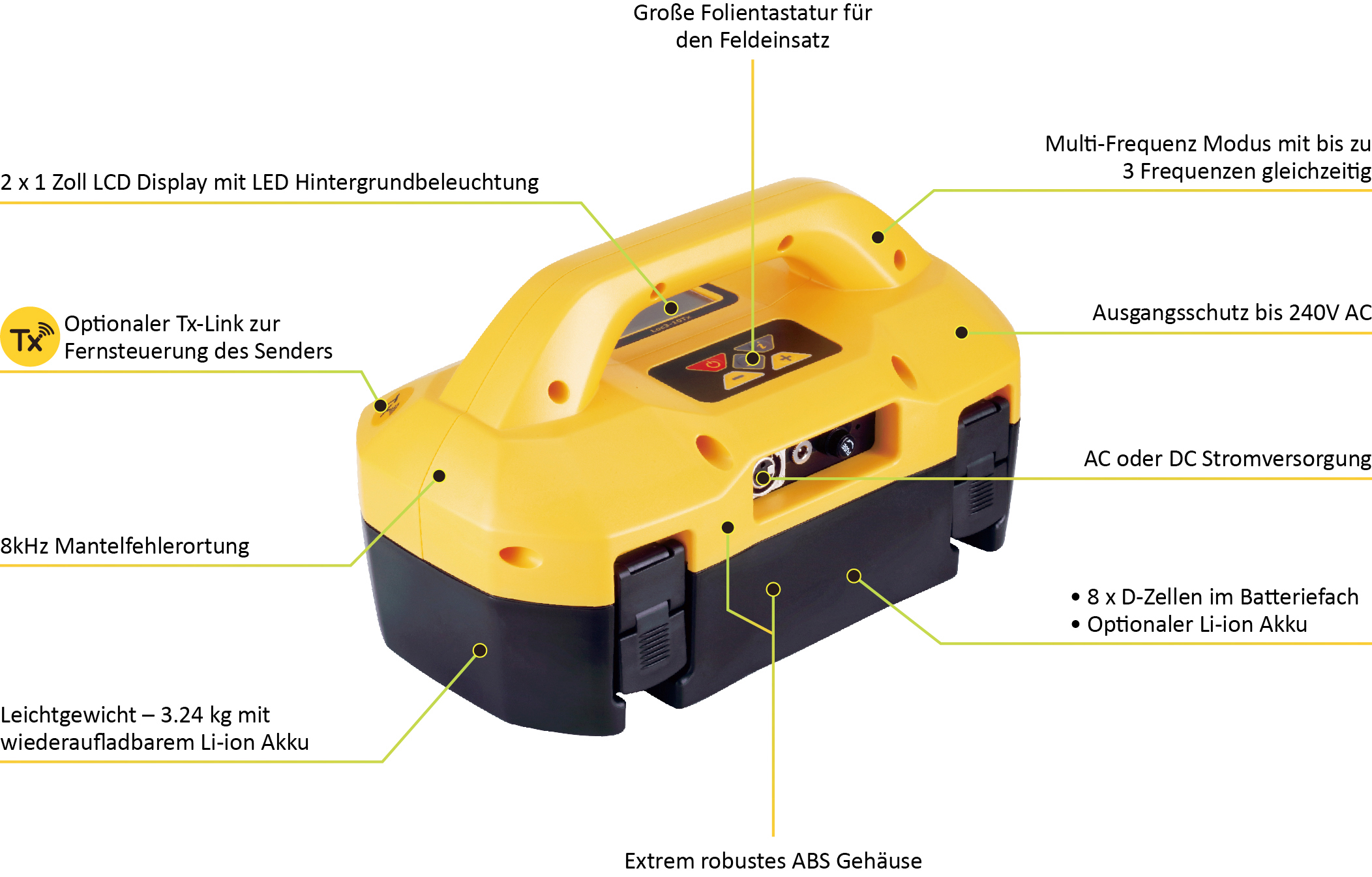

Der 5-Watt-Breitbandsender verfügt über wählbare Induktions- und Direktanschlussfrequenzen von 98Hz bis 200kHz, SD-Modus (Signal Direction), Fehlersuche (Fault-Find) und echte Widerstandsmessung bis zu 1 Mohm. Das Punktmatrix-Display von 2 x 1 Zoll mit LED-Hintergrundbeleuchtung zeigt Ausgangsstrom, Anschlussart, Spannung, Widerstand, Frequenz, Lautstärke, Batteriezustand und Hochspannungswarnungen an.

Die optionale Senderverbindung (Tx-Link), die in Empfänger und Sender installiert wird, ermöglicht die Fernbedienung des Senders vom Empfänger aus. Die Reichweite der Funkverbindung hängt davon ab, ob eine klare Sichtlinie zwischen Empfänger und Sender besteht, und beträgt typischerweise etwa 300m.

Signalrichtungs-Modus (SD)

Die Funktion prüft, ob die geortete Leitung wirklich der Zielleiter ist, an dem der Sender angeschlossen ist. Ist ein Sender an eine Zielleitung angeschlossen, bewegt sich das Signal entlang der Leitung und findet den einfachsten Weg zurück, meist über den Boden und den Erdspieß. Häufig kommt das Signal jedoch entlang benachbarter Leitungen oder Rohre zurück, weil diese einen einfacheren Weg bieten. In der Folge können mehrere Signale von Leitungen im Gebiet ausgehen, was die Identifizierung der Zielleitung erschwert. Diese Rücksignale bewegen sich typischerweise in die entgegengesetzte Richtung zum angelegten Signal. Die Funktion Signalrichtung bestimmt, in welche Richtung das Signal fließt, und damit die richtige Leitung.

In einem leichten, robusten und ergonomischen IP54-Gehäuse untergebracht, bietet der Sender eine gleichbleibende Stromausgabe im Direktanschluss-, Zangen- und Induktionsmodus sowie Schutz vor versehentlichem Anschluss an Eingangsspannungen bis zu 240V.
