VIVAX vLoc3-CAM Sondenortungsgerät für Kameras & Sonden

Das vLoc3-CAM 2026 – jetzt mit Bluetooth und WiFi

Das vLoc3-CAM ortet unterirdische Kabel, Leitungen und Rohre und gibt Position und Tiefe aus. Die Ausführung 2026 ist serienmäßig mit Bluetooth und WiFi ausgestattet.

Für wen das Gerät gedacht ist

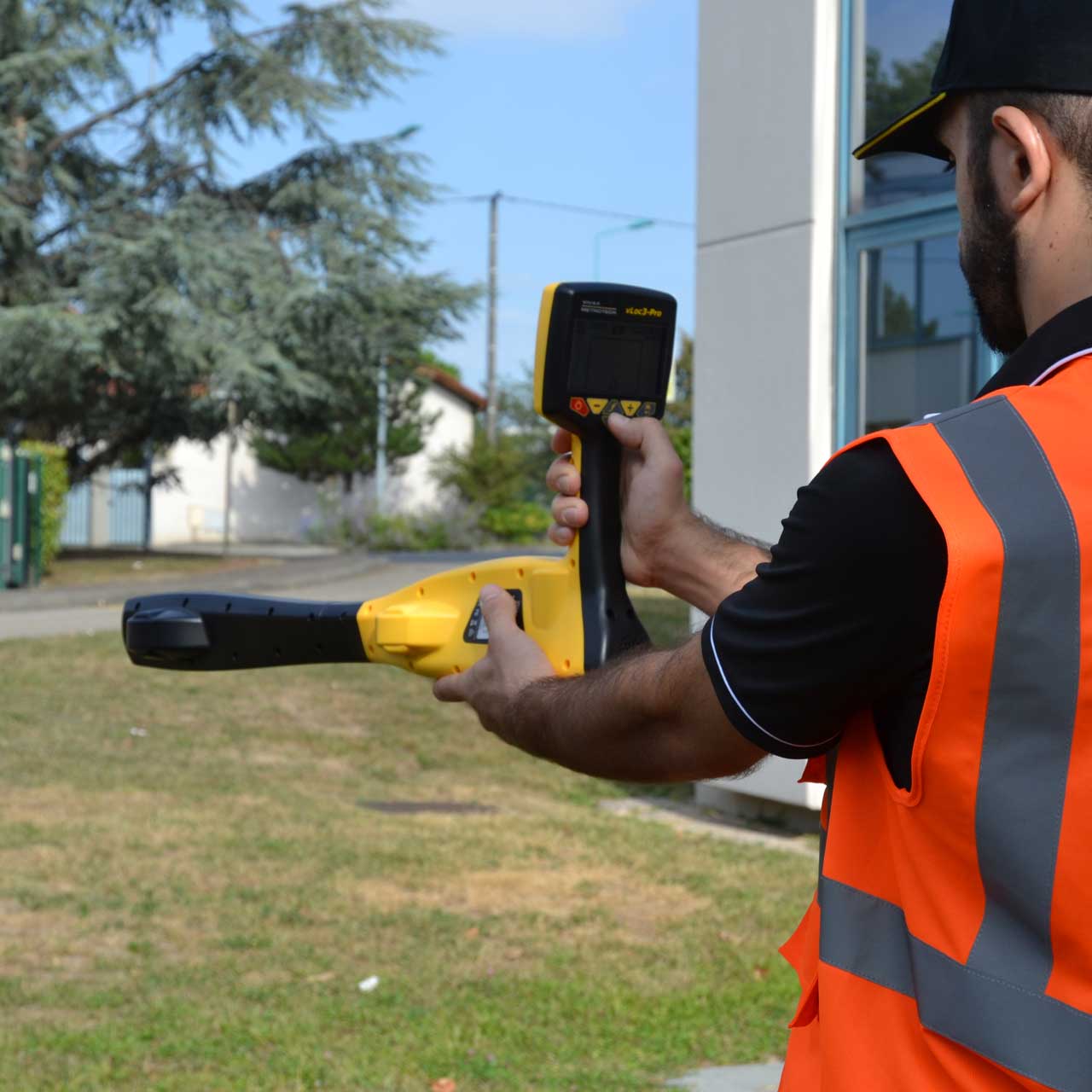

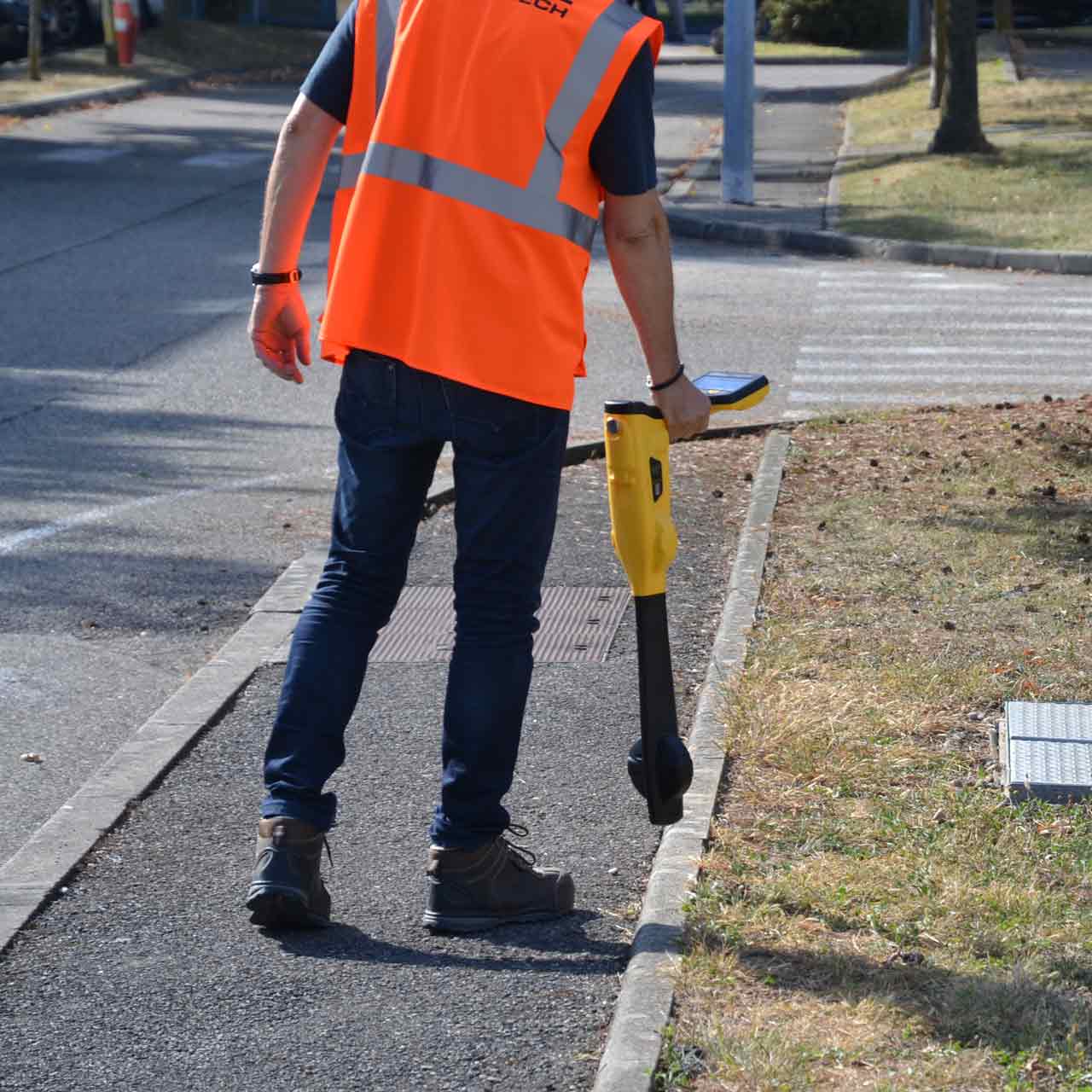

Das vLoc3-CAM richtet sich an Anwender im Tiefbau, in der Bauindustrie und in der Telekommunikation, die Leitungen vor Erdarbeiten zuverlässig einmessen müssen – ebenso an Rohr- und Kanalreiniger, die Sonden und Kameraköpfe im Rohr orten.

Die Vorteile auf einen Blick

• Ortung mit Tiefenangabe: Das Gerät liefert Position und Tiefe von Kabeln und Rohren, was Beschädigungen bei Erdarbeiten vorbeugt.
• Einfache Bedienung: Die Benutzeroberfäche ist auf wenige Schritte ausgelegt, das Gerät ist ohne lange Einarbeitung einsatzbereit.
• Breites Einsatzspektrum: Sondenortung, Leitungsortung und Markerortung in städtischer Umgebung wie im Gelände.
• Für den Baustellenalltag ausgelegt: Gehäuse und Bedienelemente sind auf den Einsatz im Feld ausgelegt.
• Bluetooth und WiFi serienmäßig: Messdaten lassen sich direkt an Smartphone oder Tablet übertragen.

Bluetooth-Modul & VMMap

Mit dem nun im Standardlieferumfang enthaltenen Bluetooth-Modul übertragen Sie GPS-Daten per Bluetooth auf Ihr Smartphone oder Tablet: Bei Verwendung mit Bluetooth-fähigen Vivax-Metrotech-Empfängern zeichnet die Smartphone-Applikation VMMap Daten aus dem Feld auf, die sofort online über die VMMap Cloud im Webportal oder über die E-Mail-Funktion in der App geteilt werden können. Die Standortdaten werden vom Mobiltelefon oder einem externen GPS-Empfänger Ihrer Wahl abgerufen. Tiefenmessungen, GPS-Koordinaten, der Abstand zwischen den Orten und mehr werden als Datenprotokolle erfasst und können als xls, txt, shp und kml gespeichert werden. Die Daten sind kompatibel mit Google Maps, Asset-Management-Software und GIS-Software.

Die Bilderfassungsfunktion in der App ermöglicht es, den Messungen ein Bild im JPEG-Format hinzuzufügen. Das ist nützlich, um wichtige Punkte (POI) oder einen Schnappschuss der ausgeführten Messung zu dokumentieren. Greifen Sie auf die Bilddateien und alle in der App erfassten Daten im Verzeichnis VMMap Cloud im Webportal zu, oder senden Sie sie per E-Mail direkt aus der App heraus.

Die VMMap-App erzeugt Karten in Echtzeit und zeigt dem Techniker unmittelbar, welche Daten erfasst wurden.

• Verwendet sowohl Google- als auch Apple-Karten.
• Niedrige und hohe GPS-Genauigkeitseinstellungen
• Plug-and-Play-Bluetooth-Kopplung mit verschiedenen Empfängern
• Export als unterschiedliche Dateitypen zur Verwendung mit gängigen GIS-Programmen
• Kompatibel mit Google Maps, Asset-Management-Software und GIS-Software
• Zeigen Sie mehrere Leitungen auf einer Karte mit farblich gekennzeichneten Pins an

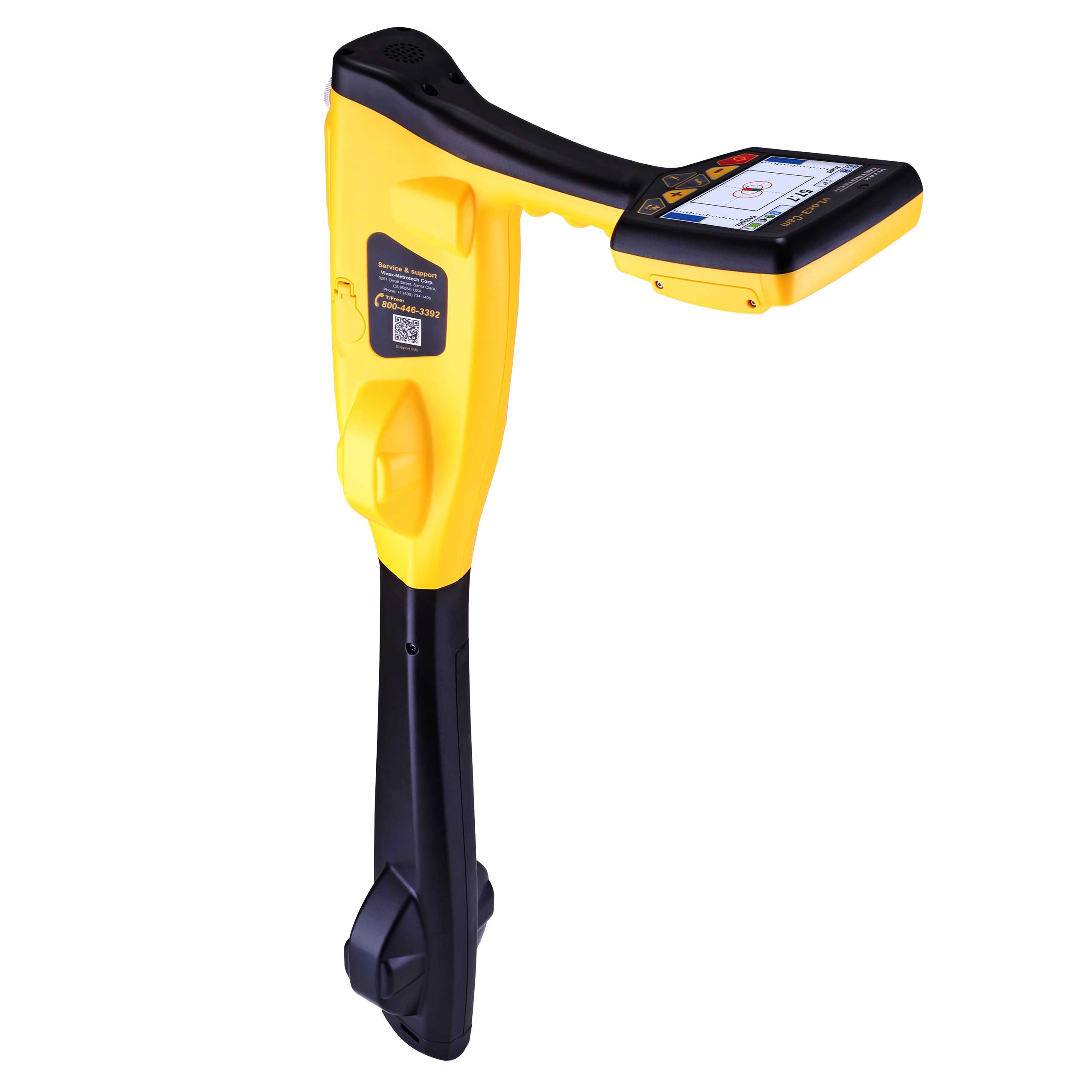

Funktion und Anwendung des vLoc3-Cam Ortungsgeräts

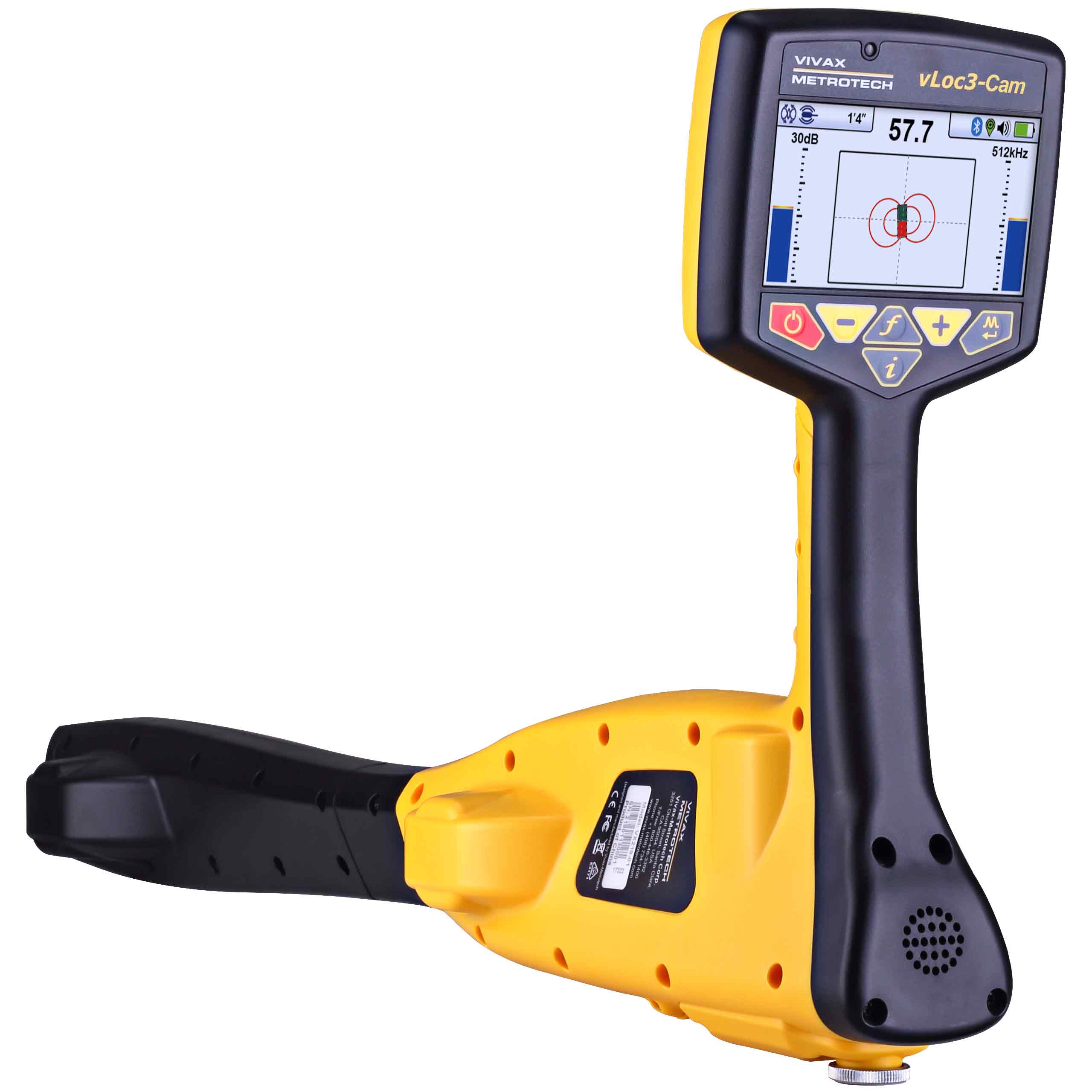

Das vLoc3-Cam Sondenortungsgerät bietet den einfachsten, schnellsten und genauesten Weg zur Positionsbestimmung einer Ortungssonde. Mit dem übersichtlichen und hellen Farbdisplay wird der Anwender per intuitivem Richtungspfeil zur genauen Position der Ortungssonde geführt. Wenn sich der vLoc3-Cam Empfänger direkt über der Sonde befindet, erscheint ein Sondensymbol auf dem Bildschirm und die Tiefe zur Sonde wird automatisch angezeigt.

Der vLoc3-Cam Empfänger enthält eine große Anzahl von Sondenfrequenzen und ist kompatibel mit den meisten verfügbaren Schiebekameras und Fahrwagen-Kamerasystemen. Mit dem integrierten Kabelortungsmodus kann zusätzlich das gesamte Schubkabel eines Schiebekamerasystems geortet werden. Dazu wird ein optional verfügbarer Sender mit 83,1kHz an die Schiebekamera angeschlossen. Diese Frequenz ist auch ideal zur Ortung von metallischen Wasser- und Gasleitungen, oder tief liegenden Kabeln, bzw. Rohrleitungen. Der vLoc3-Cam kann auch mit 33kHz für die Ortung von Kabeln und Rohrleitungen konfiguriert werden.

Weiterhin besitzt der vLoc3-Cam Empfänger zwei passive Ortungsmodi (50Hz/Radio) zur Ortung von Strom-, Telekom- und Kabelfernseh-Kabeln, bzw. allen metallischen Leitern, die sich im Erdreich befinden. Alle Daten können mit dem optional verfügbaren Bluetooth Modul an die VMMAP-Applikation geschickt und dort gespeichert werden.

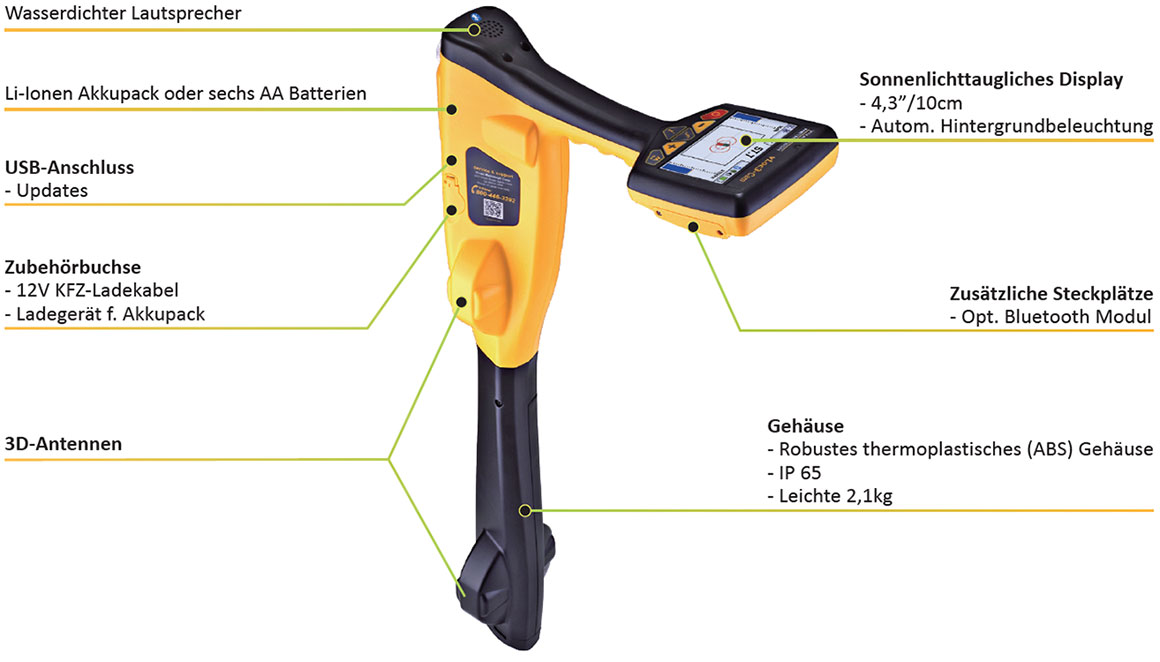

Features-Übersicht des vLoc3-Cam

Verwendung des Displays bei der Sondenortung

Ortungspunkte: Sie zeigen das Nullsignal vor bzw. hinter der Sonde und einen Pfeil in Richtung der Sonde

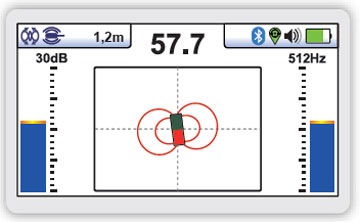

Sondenortung: Direkt über der Sonde / dem Kamerakopf erscheint ein Sondensymbol im Display und die Tiefe wird links oben angezeigt.

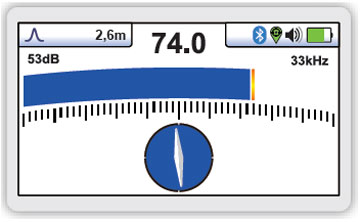

Kabel- und Schubkabelortung: Zeigt das Spitzensignal über dem Kabelverlauf

Die Sondenortung oder die Ortung eines Kamerakopfes, bspw. mit 512 Hz wie bei unseren Rohrkameras, ist mit dem vLoc3 intuitiv und leicht verständlich, wie aus dieser ausführlichen Anleitung zur Sondenortung ersichtlich wird.

Technische Daten des vLoc3-Cam Ortungsgeräts:

• Signaldarstellung: Sondenortung und klassische Kabel- / Schubkabelortung
• Frequenzen: Sondenortung mit 512 Hz, 640 Hz, 8,19 kHz, 33 kHz, 83 kHz; Kabel- und Schubkabelortung mit 33 kHz oder 83 kHz; Passiv-Stromortung 50 Hz & 60 Hz; Passiv-Radioortung 22,7 kHz, 10 kHz Bandbreite
• Display: 4,3" (10cm) Diagonale Farb-Display

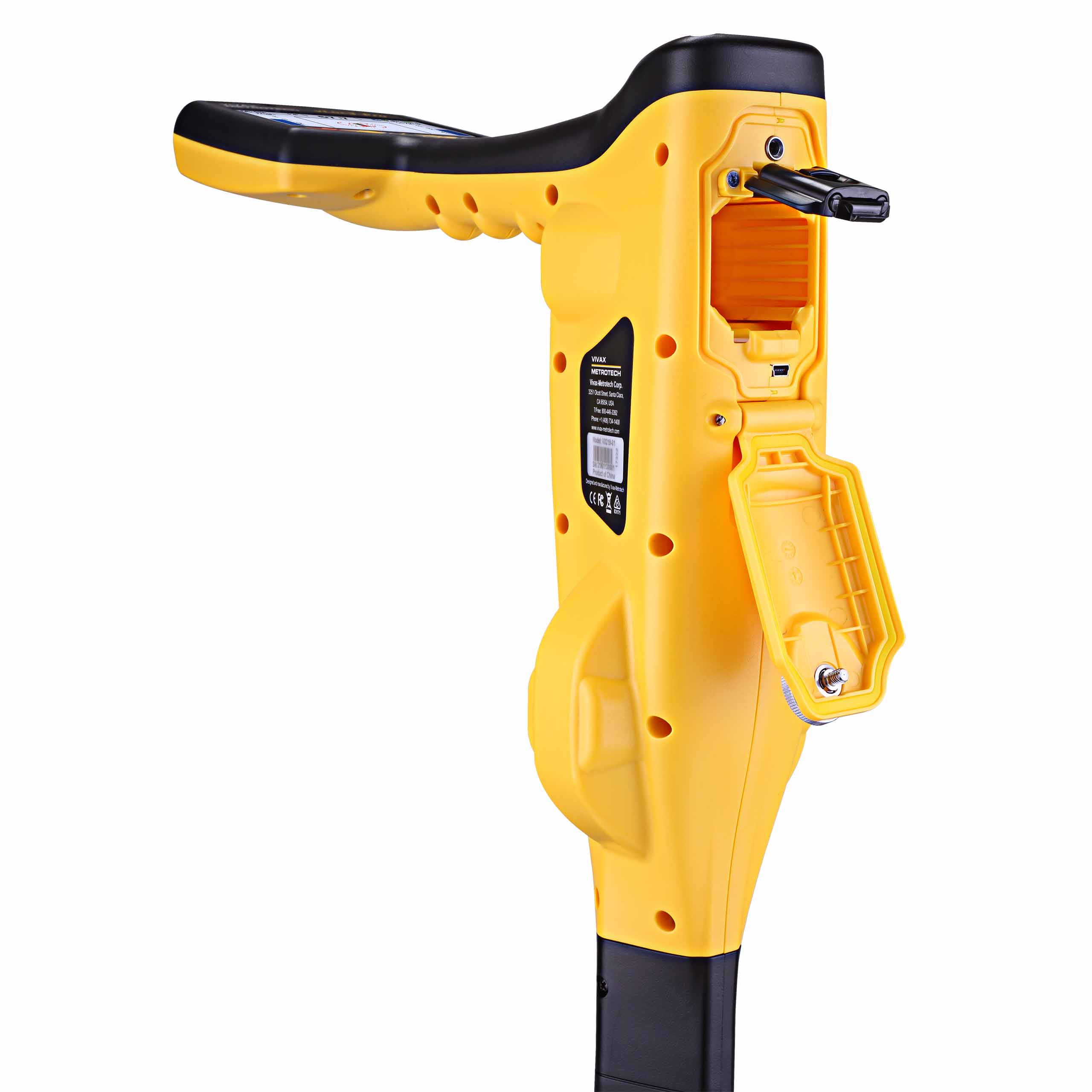

• Strom: 6 AA Batterien (auch Akkus möglich); optionaler Li-Ionen Akkupack erhältlich
• Betriebszeit: AA Baterien ca. 12h, Li-Ionen Akku ca. 27h
• Schutzklasse: IP65 & NEMA 4
• Gehäuse: ABS-Thermoplast
• Gewicht: 2,1 kg
• Abmessungen: 321mm x 124mm x 676mm
• 24 Monate Garantie

Förderung für Ihren Einkauf möglich

Unser Tipp: Wenn Sie Mitglied der BG Bau sind, kommt für dieses Gerät unter Umständen eine Förderung in Betracht. Sprechen Sie uns gerne an, wir nennen Ihnen die aktuellen Bedingungen.
