*Preis inkl. gesetzlicher MwSt. zzgl. Versandkosten
Lieferzeit 2 Werktage
- Artikel-Nr.: v104087-KATI
- Hersteller-Artikelnummer: 104087
- Artikelgewicht: 5.9 kg
Produktinformationen "Schiebekabel 4,5mm x 60m für Ortungssender, M5 Außengewinde"

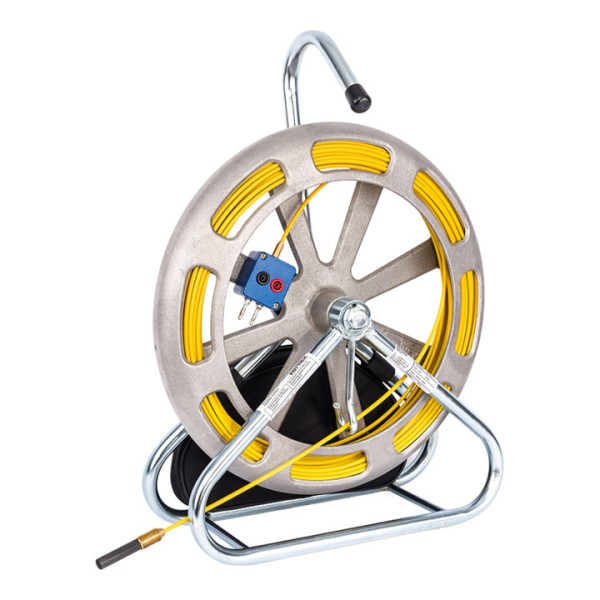

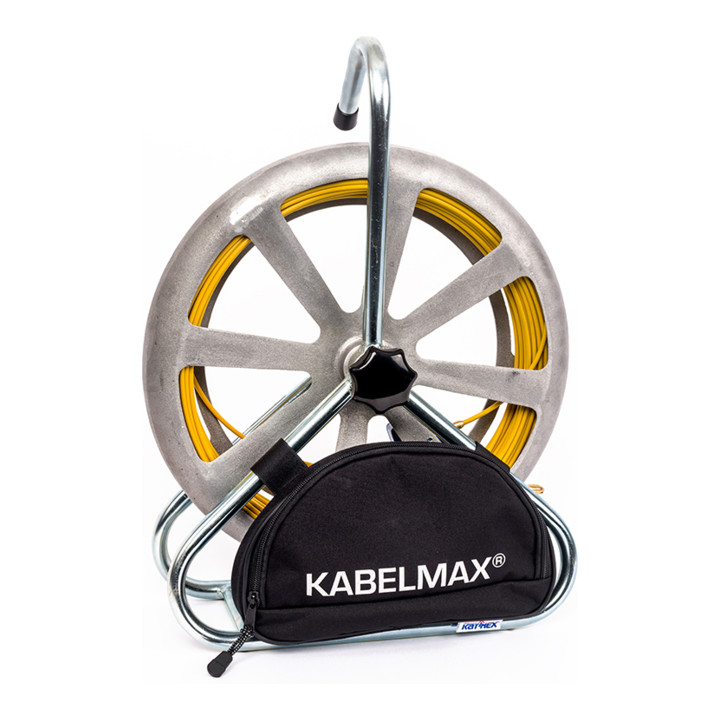

Polykat® Glasfiberprofil (Ø 4,5 mm) mit integrierten Kupferdrähten in einer Aluminiumhaspel, Bandanfang mit Anfangshülse M5 Außengewinde und aufgeschraubtem Führungskopf (Ø 11 mm), Anschlussbox für Anschluss Sender (1 Anschluß) oder über das M5 Gewinde für Anschluss einer Sonde zur Ortung. Mit Servicetasche.
Bei Arbeiten im Tiefbau sind die Position und der Verlauf von vorhandenen Leitungen und Kanälen nicht immer bekannt oder eindeutig dokumentiert. Oft genug entstehen bei Grabungen deshalb erhebliche Schäden an Kabeln und Rohren, welche hohe Instandsetzungskosten nach sich ziehen. Das Auffinden von nicht leitenden Rohren wird durch die Anwendung vom Kabelmax® für Streckenortung wesentlich vereinfacht oder oftmals überhaupt erst ermöglicht. Das Streckenortungssystem ist geeignet den gesamten Streckenverlauf zu verfolgen. Nur das Sendekabel des Senders wird an die Ortungshaspel angeschlossen, der zweite Anschluss wird geerdet. Im Glasfiberprofil sind ein oder mehrere Kupferleiter enthalten, die durch den Anschluss eines Senders auf der gesamten Bandlänge ein ortbares Signal abstrahlen. Dieses Signal ist in Abhängigkeit der Sende- und Empfangsgeräte sowie örtlicher und baulicher Gegebenheiten bis in mehrere Meter Tiefe bestimmbar. Der Kabelmax® für Streckenortung Sondensystem besteht neben dem Polykat® Glasfiberprofil Ø 4,5 mm mit integrierten Kupferdrähten und Bandanfang mit Anfangshülse (M5 Außengewinde) sowie aufgeschraubtem Federführungskopf Ø 7 mm aus einer Anschlussbox für Anschluss Sender (1 Anschluss) und einem verzinkten Stahlrohrgestell mit Haspel Ø 400 mm.
Produktvorteile:
- Kein Verlieren des Signals: Häufige Fehlerquelle bei Molchsendern
- 2 in 1: Nutzung für Kabelverlegearbeiten und Streckenortung
- Komplette Ortung mit nur 1 Person möglich
- Kompakte, baustellengerechte Gestelle mit Polykat® Glasfiberprofil
Produktinformationen:
- Band-Ø: 4,5 mm
- Bandlänge: 30 m
- Bruchkraft des Bandes 10,3kN
- min. Biegeradius 100mm
- Abmessungen [LxBxH]: 415 x 185 x 575 mm
- Gewicht: 5,1 kg
